故障现象:该车仪表报EV受限,只能HEV行驶,来店检查一上OK电自动切换HEV。
原因分析:
1、前驱动电机控制器故障
2、电动水泵线路及水泵故障故障
3、网关故障
维修过程:
1、用VDS2000读取故障码,前驱报U011100:与电池管理器通讯故障,DC报U011100:与动力电池管理器通讯故障,故障码无法清除,因报通讯问题,断开前驱B51接插件测量1, 16号36,37号can线电压有时有有时候没有,查看电路图此Can电压通往网关,把网关插头从新拔插发现。an电压一直2. 5V左右正常了,诊断仪也可以清除故障码,车辆上OK电也不会切换到HEV模式。

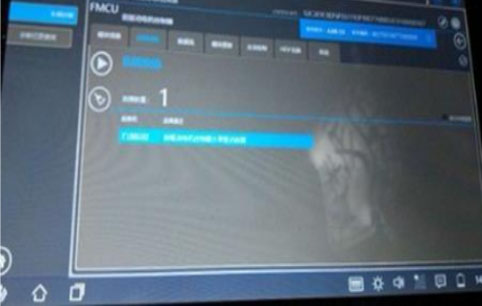

2.然而前驱没报与电池管理器通讯故障,但又报PlBBE00:前驱动电机控制水泵驱动故障,用手感觉电动水泵发现没有工作,故障码无法清除,测量电动水泵保险F1-8发现保险己经熔断,再安装一个新保险没过一会又熔断,判定电动水泵短路导致保险熔断,因电动水泵有两个,人为再保险加一个试灯,当拔掉第一个电动水泵时试灯熄灭,更换一号电动水泵故障排除。
维修小结:车辆出现故障要看电路走向逐步判定解决故障。
