原因分析：

    1、前电控损坏

    2、仪表损坏

    3、仪表不是最新的版本

    4、实际没有能量回馈（电池包故障或电机不能正常工作）

    5、相关线束故障

维修过程：

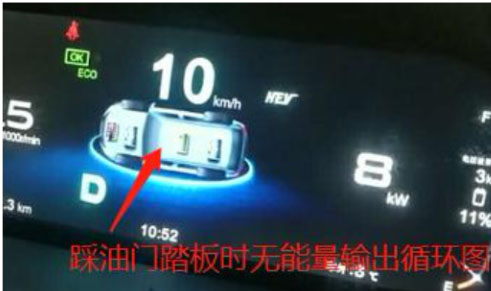

    1、因为客户反映续航里程短，并且单节电池的电压偏差大也会导致能量不回馈，将电池电量放至5％充电至100%时充电度数为13度，读取SOC值在100％和在5%时BMS里BIC的数据流和充电度数照片提交技术部更换动力电池．更换电池后充电度数达16度，续航里程短问题解决但是仪表能量循环图仍然不能显示。

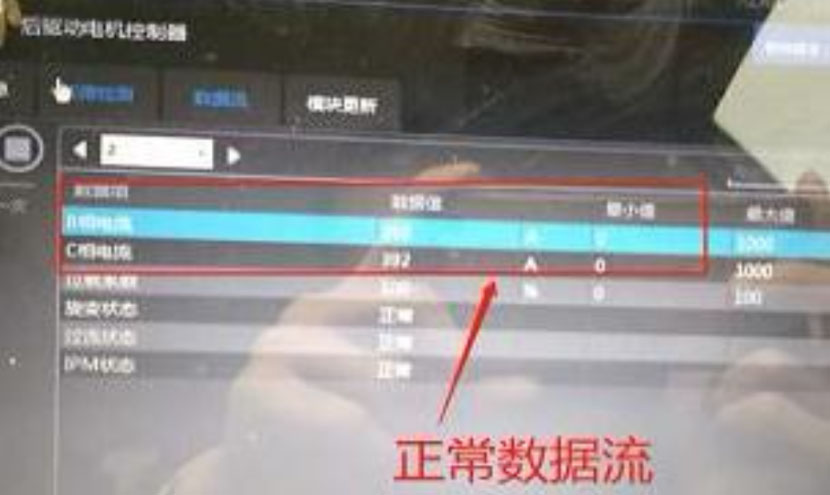

    2、读取高压各个系统均无故障码，读取前电控数据流对比后电控数据流发现前电控ABC相数据流显示异常，倒换前电控故障不能解决．读取仪表版本为最新，倒换仪表故障依旧。



    3、查看后台数据此车更换过前电机且一直没有工作过，故读取TCU数据流和故障码，检查和升级有关的相应传感器的插接件和线束。

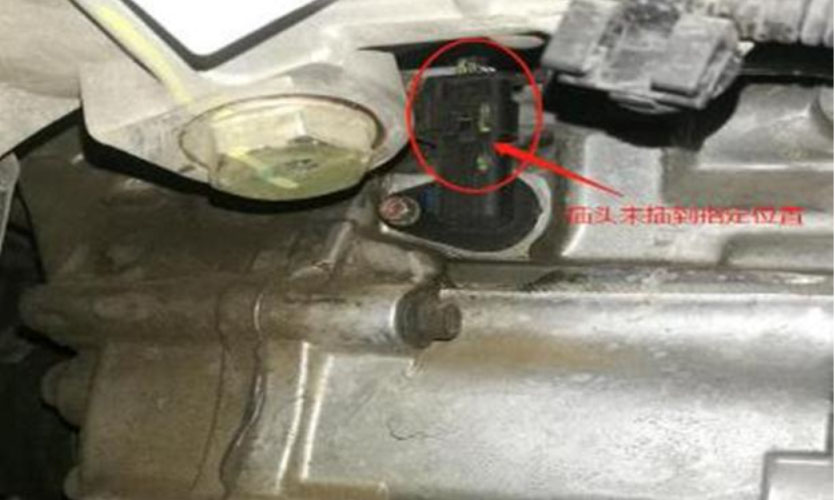

    4、读取TCU故障码为P161E: EV档传感器线路故障，根据前面对比的前后电控数据流初步判断此故障现象是由于前电机无法正常工作导致的，并且故障由于EV传感器线路问题引起，将车辆顶起检查EV档位传感器，发现传感器插头未插到位。

    5、将插头重新插入并检查确定到位，试车能量循环图可以正常显示。



维修小结：

    此故障现象是由于EV档位传感器插头未插到位，导致前电机不能正常工作。

    维修此车时进入了误区：只读取了高压相关零部件的故障码，应该读取所有故障码，否则就不会把TCU故障码遗漏，导致不能正确的判断故障产生的原因。
