一辆比亚迪唐,用户反映:该车手刹不能释放、到达现场后发现组合仪表提示请检查电子驻车系统,读取故障码为:C110016电压过低一ECU低电压、C113486开关释放检测-无效信号、C117006未定义的进一步检查发现,只有左后轮一直为锁紧状态。
原因分析:
1、相关线束故障
2、模块控制器故障
3、电机开关故障
维修过程:

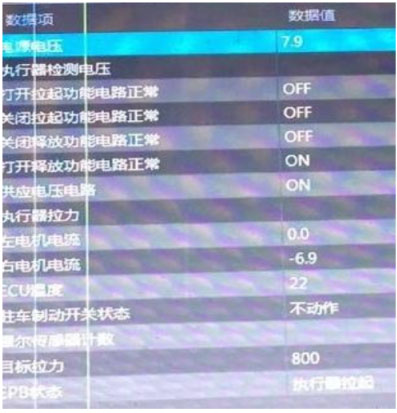

1、读取
EPB数据流发现:电源电压7. 9V左右电机电流分别为:0A~6.9A(不一致)第二页数据:

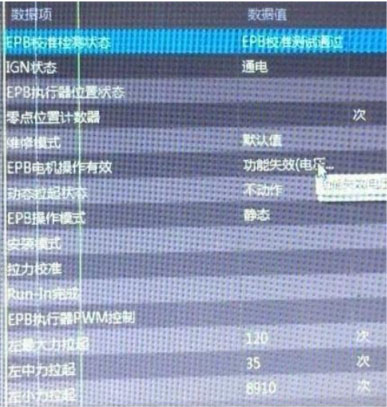

EPB电机操作有效:功能失效(电压过高或过低)

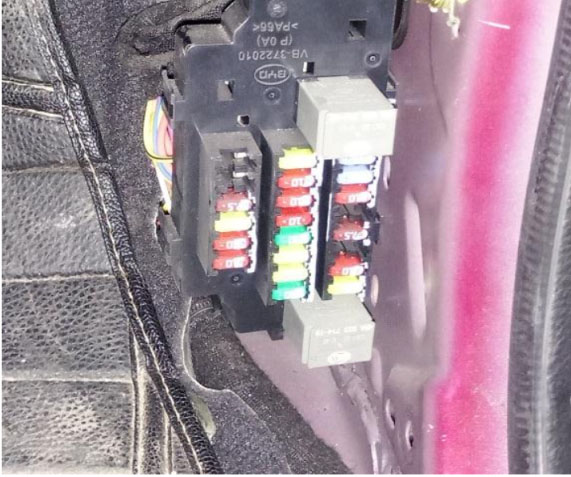

2、更换10A保险进行测试发现,拉起或释放保险都会熔断。
3、将左后轮电机插接件拔掉测试F4/13 C30A)保险再次熔断、怀疑是
EPB控制器短路,倒换后故障依旧。

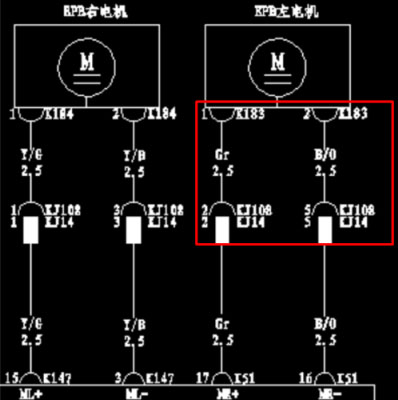

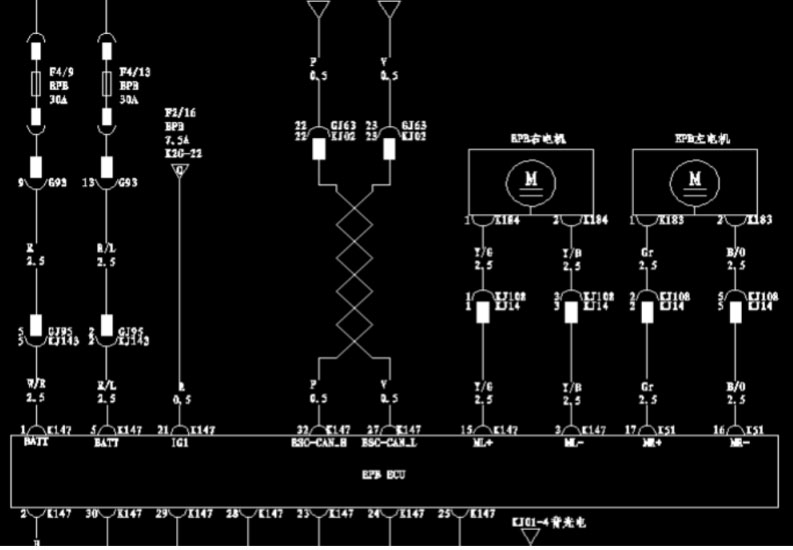

4、查看电路图发现线束分为两段、将

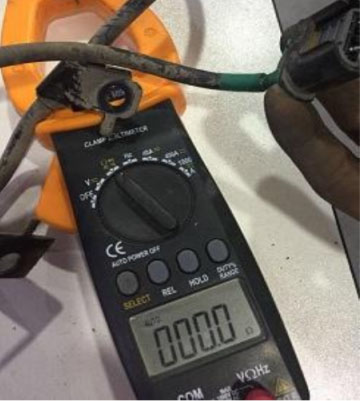

EPB控制器拔掉分段测量,发现左轮线束电机端一直为导通,更换后故障排除。
维修小结:遇到保险熔断的故障时要先测量用电器时是否有短路现象,防止用电器烧坏。
