原因分析：

    1、高压系统零部件故障

    2、低压线束线路故障

    3、BMS故障

维修过程：

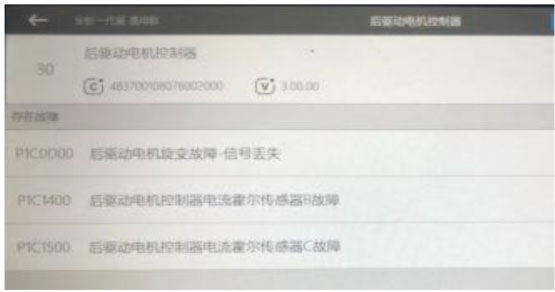

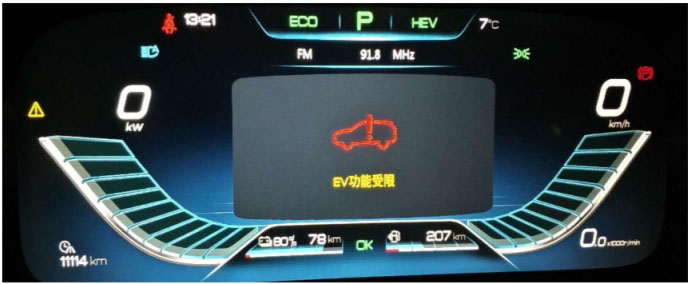

    1、客户反馈行驶时EV功能无法使用，到店读取到后驱动电机控制器故障码：P1C0D00后驱动电机旋变故障一信号丢失；PlC1400后驱动电机控制器电流霍尔传感器B故障；P1C1500后驱动电机控制器电流霍尔传感器C故障，当前故障，无法清除故障码。

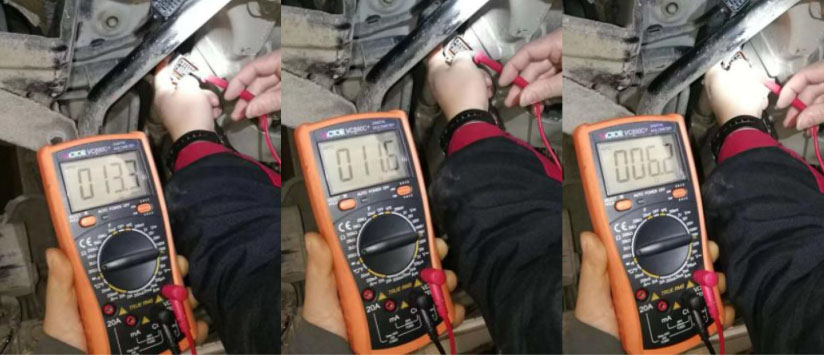

    2.测量电机端旋变针脚余旋阻值13.3Ω、正旋11.6Ω、励磁6.2Ω;测量后驱动电机旋变针脚余旋阻值13.3Ω、正旋11.6Ω、励磁6.1Ω，线束对地测量不导通。再测量后电机控制器低压接插件的旋变阻值与电机端测量一致。

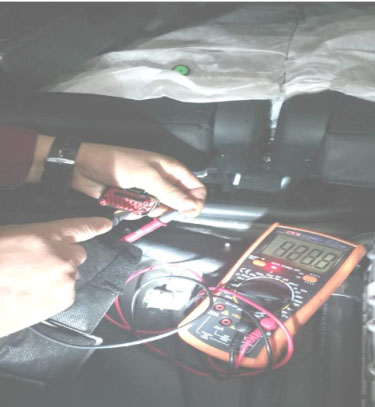

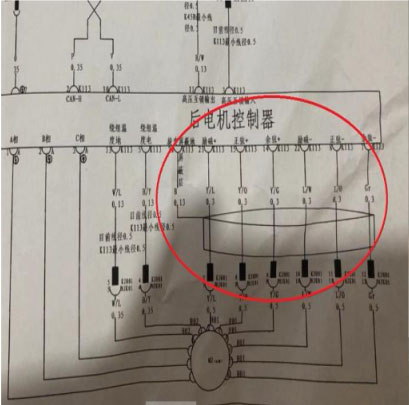

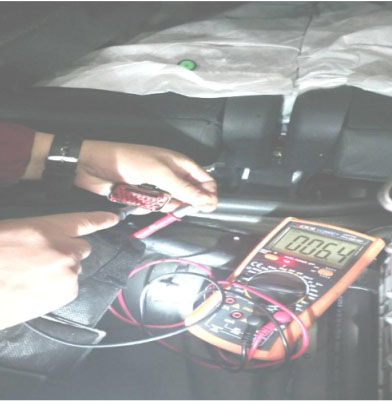

    3、测量旋变针脚K113到H01之间线束阻值正常后更换后驱动电机控制器，故障未排除，又更换后驱动电机故障也未排除，通过技术支持挑出K113接插件21号屏蔽地针脚后故障码可以清除，测量21号针脚屏蔽地与22, 23号励磁线束导通，确定是地板线束故障。

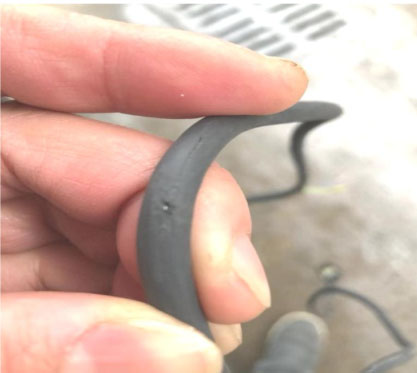

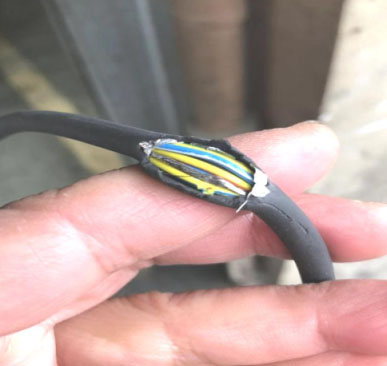

4、剥开旋变线束发现线束有破损情况，更换地板线束后故障排除。



维修小结：在日常工作中要依据维修资料了解控制逻辑，从简到难逐步排除故障。
