一辆行驶里程约1.6万KM的比亚迪宋MAX,该车在行驶过程中仪表报“冷却液温度过高”。
故障分析:
1、节温器无法正常打开;
2、冷却循环系统故障;
3、散热器风扇或相关线路故障。
排查步骤:

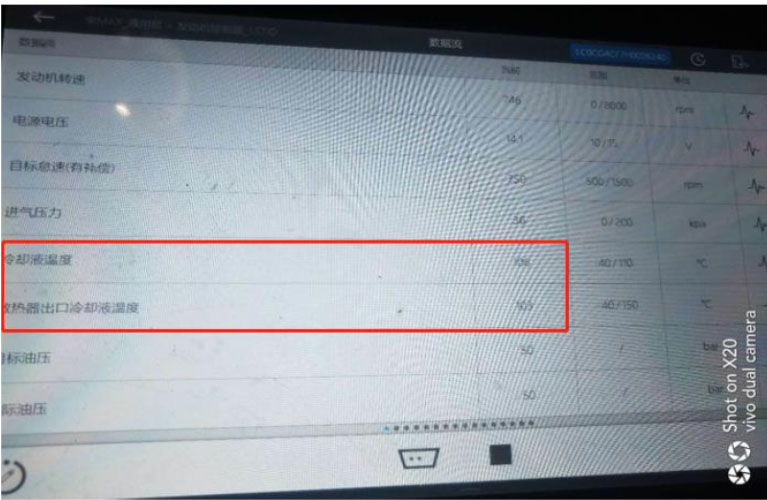

1、救援到达现场,启动车辆读取发动机
数据流冷却液温度为106℃,散热器出口冷却液温度为103℃。说明节温器正常可开启,感受散热器上、下水管温度差正常和
数据流温度一致。但散热器风扇不运转。

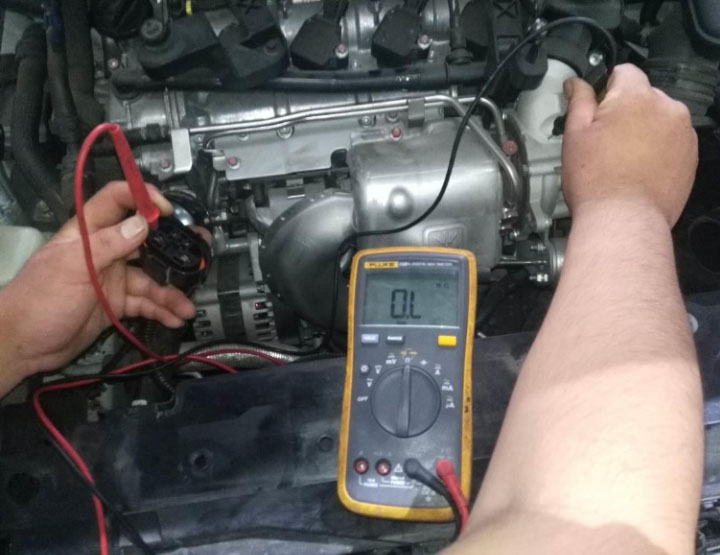

2、重点检查散热器风扇及线路,测量散热器插接件5#和3#针脚之间13V左右电压,2#针脚对地电压13V左右,1#针脚对地电阻为无穷大(不正常)。

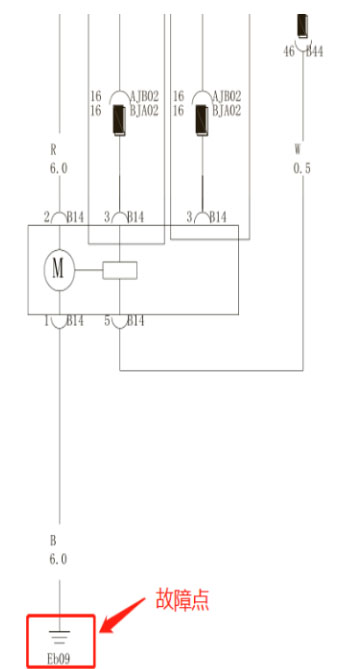

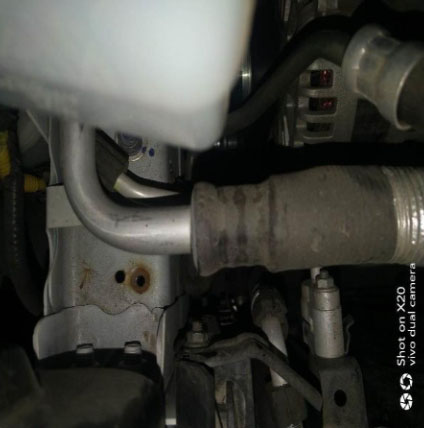

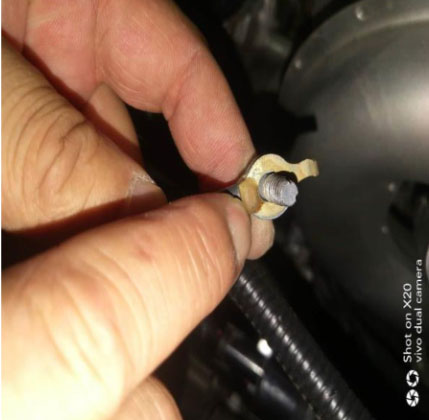

3、根据电路图查看搭铁点松旷锈蚀,拆掉发现搭铁线底部有块类似胶状物导致搭铁线无法压紧,随着车辆行驶颠簸震动搭铁线松动导致散热器风扇工作异常。
维修小结:根据故障现象结合
数据流判断相关零部件工作是否正常,结合电路图快速找到故障点,切勿盲目换件,近期检查其他进店车辆散热器风扇搭铁线无胶状物,搭铁良好。
