比亚迪元EV熄火后仪表显示请检查电子驻车系统
来源:本站整理  作者:佚名  2020-07-22 08:59:24

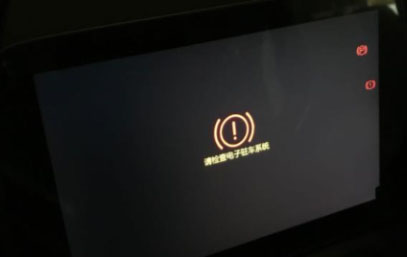

     一辆比亚迪元EV轿车,客户反映:该车是新车买去当天开到家发现熄火后仪表显示请检查电子驻车系统,且遥控锁门以后5秒后防盗喇叭一直报等。

故障分析:
    1、电子驻车模块故障;
    2、各相关线束故障;
    3、系统不匹配故障等。
排查步骤:

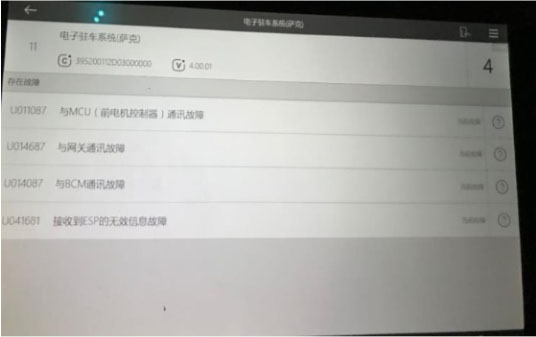

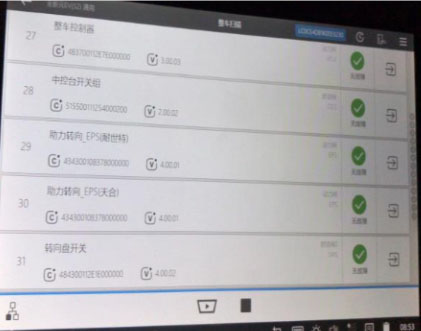

    1、首先VDS检测发现熄火时检测电子驻车系统有很多故障码,都是与电机,BCM,网关等通讯故障。但车辆启动后仪表未报故障,用VDS读取的故障码都可以清除,倒换电子驻车模 块故障依旧。

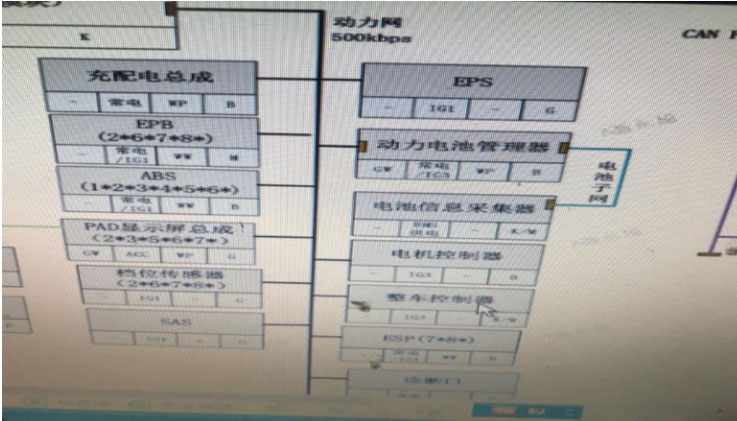

2、偶然发现此车辆在熄火时方向盘照样有助力,熄火时电子手刹开关照样可以松掉和拉起手 刹,查阅相关资料发现元EV535车型就只有动力网和舒适网。而转向助力和电子驻车模块 刚好都在动力网,而且他们共用IG1电,怀疑退电后IG1供电异常。

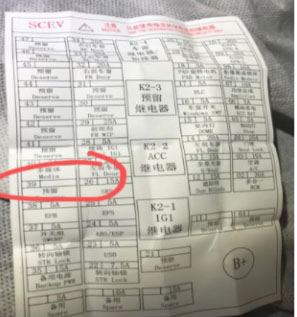

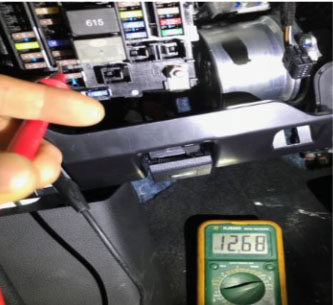

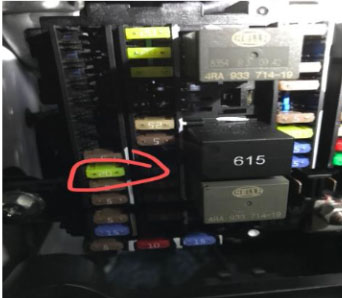

3、再次用万用表测量发现EPS保险丝在OFF档拔掉IG1继电器时依旧有12V供电,挨个拔出IG1供电的保险,发现拔出F2/39的20A保险时EPS恢复正常,查阅保险说明发现F2/39正常应该是预留,而故障车辆多插了保险导致IG1供电模块退不了电。


维修小结:此车辆要根据故障码结合电路图综合分析故障部位,快速解决车辆。新车辆出现故障时要仔细观察,避免多走弯路。
