一辆比亚迪宋MAX DM,客户反映:该车EV模式无法行驶,冷车启动EV模式下行驶大约5分钟切换HEV模式,强制EV还可以行驶2分钟左右,再次切换HEV模式。
故障分析:
1、高压系统故障;
2、低压线束故障;
3、网络系统故障;
排查步骤:

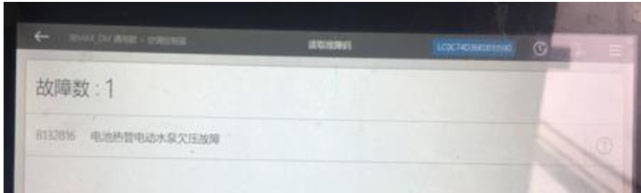

1、客户进店反映,EV模式下车辆无法行驶,并且仪表也不报任何故障。使用VDS2000扫描空调控制器模块报:"B132816电池热管电动水泵欠压故障”并且读取
数据流,与库存新车对比无异常,测量电池热管理电动水泵插接件,供电、搭铁均正常,该车型热管理电动水泵信号线是通过占空比信号传递,所以无法通过物理测量,只有对比
数据流排查,因为水泵有给电池包散热的作用,通过故障码怀疑电动水泵故障,着车VDS驱动电动水泵,用手触摸电动水泵,水泵正常运转。初步怀疑电动水泵工作时可能存在卡滞的情况,无法给电池包散热,导致不能EV模式行使,根据故障码倒换电池热管理电动水泵,路试,故 障依旧存在,读取电池包
数据流电池包温度正常,排除水泵故障。
2、再次清除所有故障,路试,VDS2000读取本次数据,只有湿式

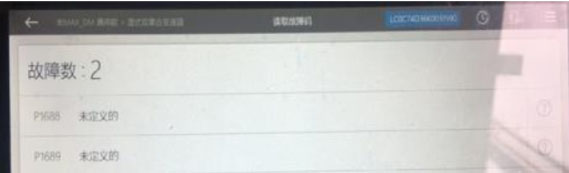

双离合变速器模块报:"P1688未定义”,"P1689未定义”,查询维修手册故障码,故障码定义为油泵无转速,读取故障时的变速器

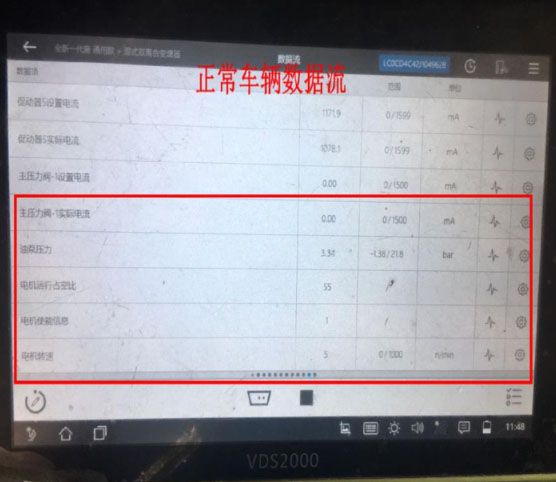

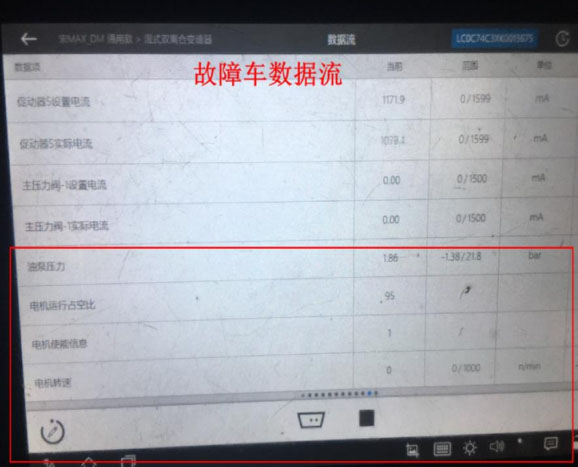

数据流,发现在占空比增高时油泵转速随之下降直到无转速,对比商品车
数据流发现正常车辆电机占空比增大油泵转速随之升高,而且油压也会随之升高,故障点锁定在油泵电机或者控制器上,于是由易到难倒换备件,调换油泵电机控制器后试车,故障排除,故确定油泵电机控制器故障导致。
维修小结:在维修新车型时,一定不要忽略一些“未定义”的故障码,这可能这就是故障原因所在,该车因为新车型上市故障码可能后台还没有上传完毕,所以一定要细心,充分利用控制原理和逻辑维修,懂得利用车辆的
数据流来分析车辆故障,这样才能快速有效的解决车辆故障,调换备件时由易到难调换,切勿用传统燃油车思维维修
新能源车辆。
