原因分析：

    1、充电枪故障

    2、BMS故障

    3、交流充电口故障

    4、充电系统线束故障

维修过程：

    1、首先检查发现仪表无充电枪显示，换枪测试故障依旧，可以考虑为CC信号方面不正常，测量EC与PE的电阻在正常值；

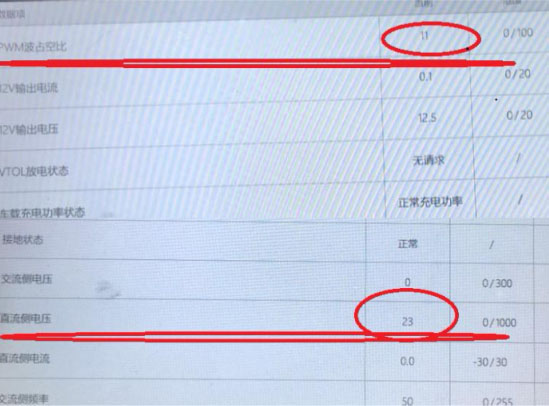

    2、用VAS检测车载充电器无故障码，查看数据流交流侧电压为OV（正常为230V左右）直流电压为23V，占空比为11％及外接充电枪显示连接都正常，说明CP及交流口正常；

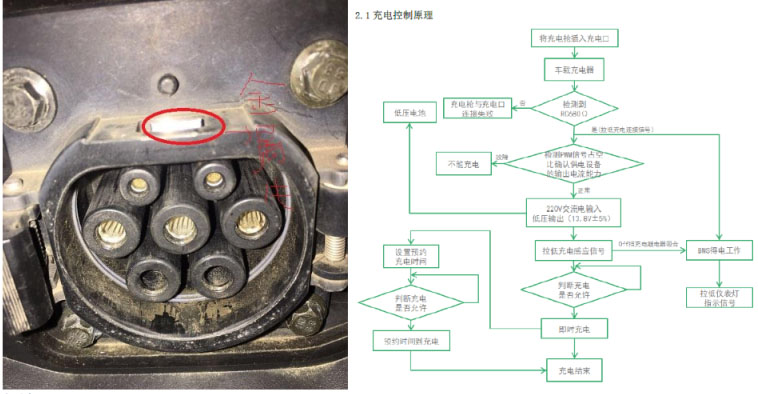

    3、根据充电流程图考虑还是CC信号问题，再次拔枪测试发现插枪声音不正常，仔细检查交流充电口发现锁扣凹槽里有一个金属片（金属片为充电枪锁扣）导致按钮回弹不到位，OBC未检测到CC与PE电阻680欧，BMS无法得电所以不会拉低充电指示灯，把金属片拿掉后插枪能充电故障排除。（考虑枪怎么会断，咨询客户说壁挂装外面有可能被人强行拔过枪）；

维修小结：上电及充电放电控制流程图需完全掌握，能帮助减少维修时间。
