一辆全新一代比亚迪宋DM，该车PAD突然黑屏，强制按启动按钮也没反应；
原因分析：
1、车辆PAD系统故障；
2、车辆加装副厂件；
3、模块供电电源故障；
4、线束及插头故障；
5、其他故障。
维修过程：
1、仔细检查车辆没有加装副厂件，排除加装导致多媒体黑屏；
2、断低压电池5分钟，再上电查看，故障依旧；
3、查看维修资料，F2/36(15A)为多媒体供电常电，实测F2/36(15A)保险已经熔断，更换新的保险丝后，立马再次熔断，说明多媒体系统或线束存在短路故障：

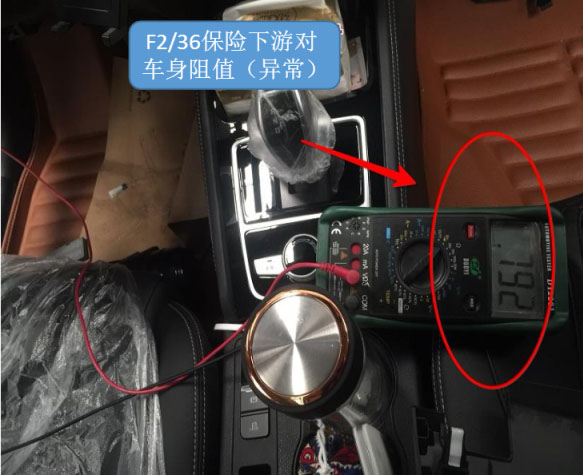

4、测量F2/36(15A)保险下游对车身有阻值（异常），正常为无穷大（如图）。根据维修手册，F2/36(15A)保险下游分别到MPC、行车记录仪、全景影像集成模块；
5、该车配置无MPC功能，分别断开行车记录仪及全景影像集成模块插头，测AF2/36(15A)保险对车身阻值，当断开全景影像集成模块插头后，测量阻值正常，排除线束短路及行车记录仪故障。
6、倒换全景影像集成模块试车故障依旧；

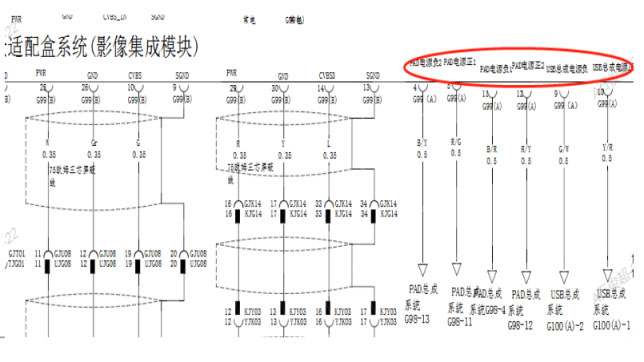

7、根据维修手册得知全景影像集成模块为全景适配盒系统（如图），分别给PAD, USB总成供常电；断开PAD总成接周牛后，再次测量电阻值为正常。为了确认是否为PAD内部故障，重新插回PAD总成接周牛，测量电阴值为异常情况，故更换PAD总成，故障排除。
维修点评：
思路清晰，熟悉技术资料
1、对于此多媒体黑屏故障，首先检查供电电源及搭铁是否正常；
2、对于保险熔断故障，一定要查清烧保险的原因，里点检查电源对地或线束对地是否正常；
3、排除以上故障可以判断为模块内部原因；

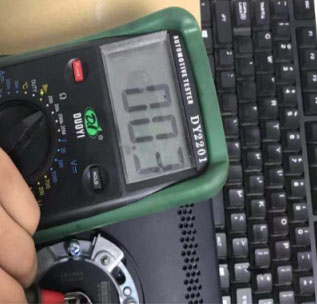

4、根据PAD维修指导书，测量PAD4#/5＃针脚导通（异常）（如图），再次测量6#/7＃针脚导通（异常），故PAD内部短路故障。
