比亚迪宋TID发动机突然熄火检修
来源:本站整理  作者:佚名  2020-09-23 09:10:06

 一辆比亚迪宋TID,该车因亮ESP故障灯更换了发动机线束、前舱线束,客户提车行驶了100公里左右后发动机突然熄火,无法再次启动。


原因分析:
1、燃油系统故障
2、点火系统故障
3、相关线路故障

排查过程:
1、到达救援现场后,用VDS2000读取发动机系统故障码,P0226:踏板位置传感器1线路故障;P2540:低压燃油系统传感器线路电压不正常;P0192传感器线路低电压。清除故障码后故障码不重现。
2、根据故障码重点检查低压燃油系统线路,检查发现线路没有问题,拆下低压燃油管启动起动机有大量汽油喷出来,说明低压燃油系统没有问题。
3、拆下火花塞检查点火情况,发现火花塞点火良好。
4、因刚刚换了发动机线束及前舱线束,再次检查线束各插头及搭铁线,均没有发现问题。
5、和客户沟通了解到客户提车之后加了汽油,怀疑汽油问题在现场处理不了,建议把车子拖回店。
6、车子拖回店更换了汽油但是车辆还是无去启动,倒换火花塞,汽油格,发动机电脑故障依旧

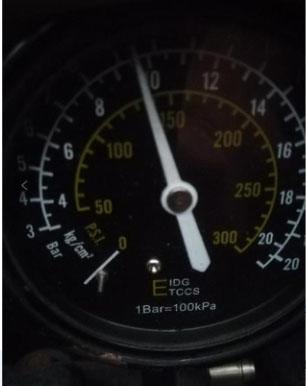

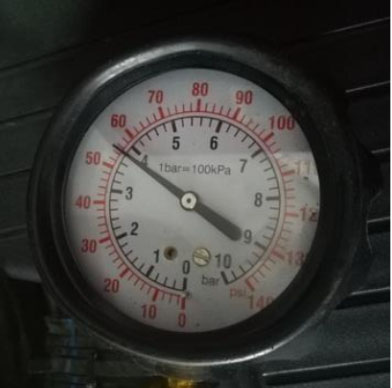

7、测量了气缸压力均正常,低压燃油压力正常,喷油嘴线路控制正常(启动时,用试电笔能点亮)
8、此车火花塞点火,缸压没有问题,低压燃油系统没有问题,证明只有一个地方有问题,那就是汽油没有喷进缸内。

9、倒换了喷油嘴故障依旧,整个燃油系统就只有高压系统没有排查了,高压燃油泵不会影响正常启动,拔掉高压燃油压力传感器的插头启动车辆,车辆正常启动。更换高压端由压力传感器后故障排除。

维修小结:
高压燃油压力传感器内部有一块钢制膜片,压力膜片上由应变测量元件组成一个惠斯顿电桥,当油轨内有油压时,膜片受压变形,该变形量由惠斯通电桥进行测量,所测得的变形信号与油压成正比。通过一个集成的信号处理电路对信号进行处理,向ECU输出油压信号。

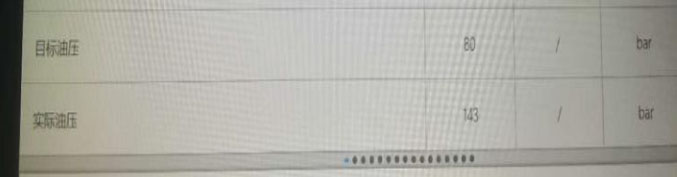

此车故障是:发动机检测到高压燃油压力从而控制喷嘴打开时间,高压燃油压力高喷油嘴打开的时间就短,而实际高压燃油压力比发动机检测到的压力低
导致喷油嘴打开时间过短,达不到正常启动需要的喷油量
维修此类问题需要善于对比观察数据流,发现不正常的数据,快速解决问题。
