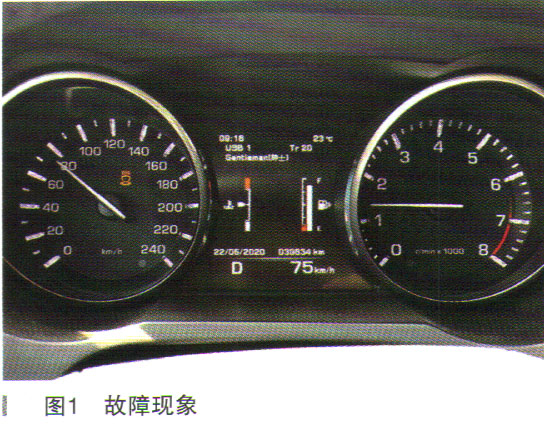

故障现象：（1）车辆关闭大灯行驶一段时间后仪表大灯故障指示灯点亮，将大灯开关开至Auto，启动车辆，大灯点亮后仪表大灯故障指示灯点亮，大灯可以正常点亮，如图1所示。

     （2）此故障在行驶中出现，或打开大灯时出现仪表报警。

     （3）此车是事故车，更换了左前新大灯，安装新大灯后发现此故障，旧大灯已经撞碎，也无法确认事故前是否报警。

    故障诊断：连接诊断仪读取相关故障码为：B1D64-87左前照灯旋转电机-信息缺失，如图2所示。

    诊断思路：

     （1）前照灯控制插头接触不良或松动腐蚀；

     （2）控制大灯线路存在断路或短路现象；

   （3）控制大灯存在故障；

   （4）大灯控制模块故障。

    诊断过程：

   检查左前大灯控制插头无松动进水腐蚀

  （1）根据故障-}B1D64-87分析，现象，检查右前大灯控制插头无松动。

   （2）参考Topix第417-01章节电路图，如图3所示，部件图如图4所示。



     （3）测量前照灯水平电机点火供电，打开点火开关和前照灯，插上控制插头测量C1LF08A-5对负极电压为12.4V，电压正常，对正极电压为0V，电压正常。测量电机控制搭铁C1LF08A-6，插上控制插头测量对正极电压为12.5V，正常，对负极电压为0V，搭铁良好。

     （4）参考电路图，测量左前大灯电机信号电压，插上控制插头打开灯光，不启动车辆，打开点火开关测量C1LF08A-7对负极电压为10.6V，对正极C1LF08A-7电压为3V。

     （5）启动车辆，测量左前大灯电机信号电压，插上控制插头打开灯光，测量C1LF08A-7对负极电压为启动4V，电压偏低，仪表故障灯点亮。

    （6）根据故障码指引是左前大灯故障，左前大灯是新更换大灯，没有找到同款大灯，找到了同款右侧大灯，将同款右侧大灯安装在故障车左前大灯上，清除故障码，启动车辆，打开大灯，大灯故障灯点亮，读取故障码依旧报B1D64-87左前大灯信号故障。

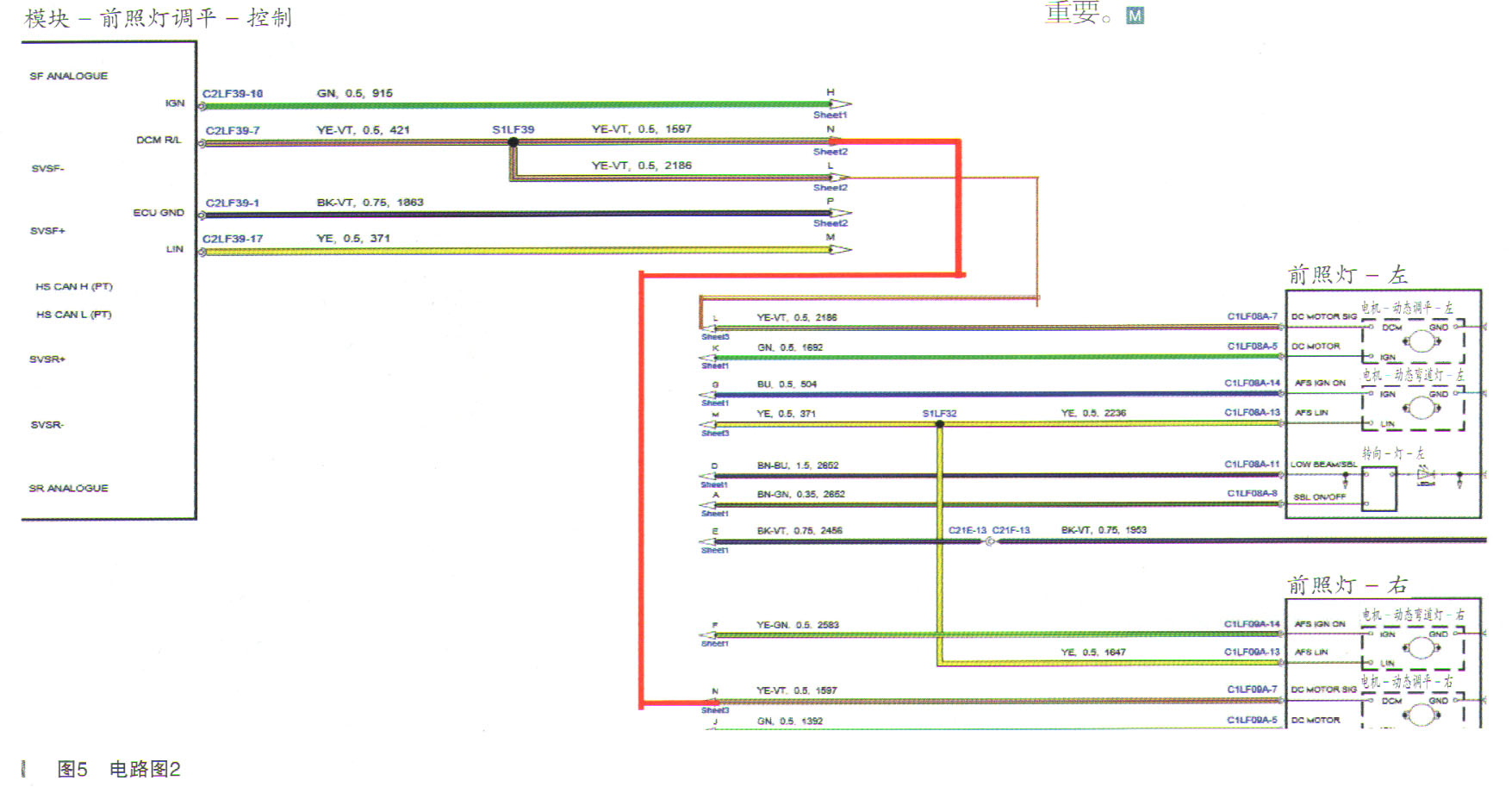

     （7）根据对换大灯怀疑线路问题，参考电路检查前大灯控制模块至两前大灯线路控制插头，如图5所示。
