电动车上有低压电路和高压电路，低压采用12V直流电，与传统燃油汽车无异，主要供给低电压的用电器具，如灯光、仪表及控制设备等。其特点是：单线制、用铁质车身作为负极回路，各用电器相互并联。而高压电为动力电池包的输出电压，本车型的动力电池工作电压最低为640V，是在动力电池储电量低于5%时出现的，而最高电压达720V，高压电供应给用电设备，如车辆驱动电机、DC-DC低压转换器、电动空调压缩机和PTC元件等等。

    从电工安全常识知道，凡25V以上的交流电或60V以上的直流电，都会对人体构成危害，具有一定的危险性。为防止这种高电压产生对人体的危害，其正、负极均不能用车身搭铁来做回路，所以高压线束的连接，对车身均是独立绝缘的。一旦高压部件有对车身的绝缘阻值过小，也就是存在漏电时，轻则损坏车上的用电设备，重则可能引发人身安全的危险事故，故漏电保护是电动车的一种基本的安全保护措施。

    对于电动车，漏电检测是利用漏电传感器，检测“当量绝缘值”来计算高压部件及电路的绝缘阻值。通过检测动力电池的正负母线与车身底盘的绝缘阻值来进行判断漏电情况。BMS动力电池管理器根据所采集的绝缘阻值，以及动力电池的电压值，按通常规定的公式，就可计算出一个当量绝缘值。当绝缘阻值过小时，BMS会进行相关保护性控制，断开接触器禁止高压输出放电，此时无法用EV纯电模式来驱动车辆行驶，并点亮仪表上的漏电故障灯，提醒驾驶员注意此漏电故障。

    “当量绝缘值”是用1V电压的绝缘电阻不得低于500Ω（即500 Ω/V）来计算的。当绝缘阻值大于或等于500Ω/V时，表示高压电路系统绝缘良好；若绝缘阻值在100～500 Ω/V范围内，则表示一般漏电；若绝缘阻值小于或等于100Ω/V时，表示系统严重漏电。

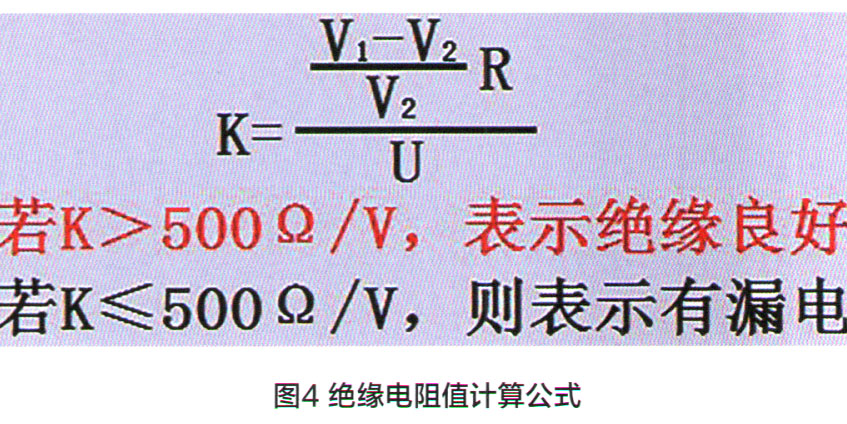

    在图4所示公式中，先测量动力电池的正、负母线分别对车身机壳的电压v＋及V－，在V＋及V－中取大者作为V1。假设在正极端测量对车身的电压更高，则取V＋为V1，而舍去V－；反之则取V－作为V1（图5）。然后在电压表两端并联一个100KΩ的电阻，再检测V1处的电压作为V2，再按公式计算出绝缘电阻值，并按规定对动力电池进行判断绝缘是否符合要求。



    导致漏电的可能原因有：漏电传感器或BMS动力电池管理器故障；动力电池包本身漏电或高压配电箱漏电；高压配电箱下游高压模块漏电，或各高压模块的下游用电设备的漏电，如前驱动电机、后驱动电机、PTC暖加热器及电动空调压缩机等出现的漏电；高压线束漏电。

    一旦发生漏电故障，先由漏电传感器自动发出漏电的故障信息，BMS收到漏电传感器发送来信号并进行处理，按故障码的因果关系首先检查BMS本身，若动力电池管理器无故障，则可推断漏电可能来自车上的漏电传感器，或是在电池包内部。由于一般维修不会拆开电池包来检查，故无法查看电池包内部，只有先从电池包外部的高压部件进行排查。

    车辆无故障情况下，上电OK指示灯变绿，BMS自检无异常，则会自动吸合动力电池包内部的分压接触器和负极接触器，同时吸合高压配电箱内的预充接触器。前驱动电机控制器及DC-DC转换器集成在一体，称为“二合一”总成，当监测到高压在正常范围内，即达到标称电压的2/3以上时，则预充电的任务顺利完成。当预充完成后BMS再控制高压配电箱内的主接触器吸合，同时断开预充接触器。高压配电箱把高压电按需并联分配，供电给前驱动电机控制器与DC-DC转换器总成、后驱动电机控制器、空调配电盒、车载充电器等。再由各控制模块，将高压电分配到下游的用电设备，如前驱动电机、后驱动电机、电动空调压缩机、PTC暖水加热器等等。
