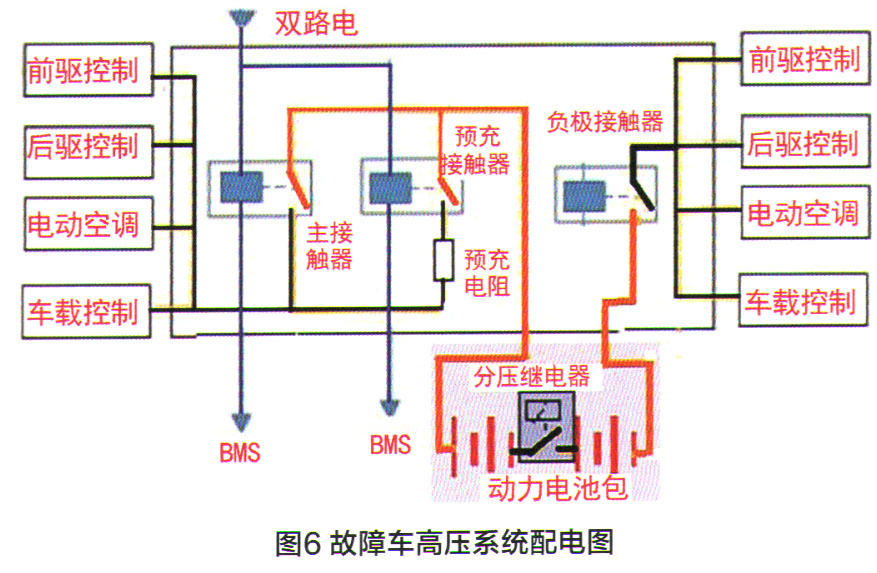

图6为故障车动力电池包一高压配电箱一各高压模块的总配电图，从中可以看出高压母线的走向。图中“双路电”是蓄电池的低压电，控制给各继电器的电源，也就是用低压电来控制高压电。只有双路电的电源正常，才可供给高压电给各高压负载的电源。图中橙色线为动力高压电的正、负母线。

    比亚迪唐DM动力电池包内部含有负极接触器及分压接触器，在车辆没有上电时，内部接触器是无法吸合的，需用专用器具才能人为操作使之吸合，操作比较麻烦。从电路图可以看出：前驱动电机控制器、后驱动电机控制器、空调配电盒、车载充电器四者之间是并联关系，只需拔出其中一个高压母线，测量线束的对车壳绝缘阻值，就可判断其余三个是否存在问题漏电问题。如果测出绝缘阻值过小时，再挨个拔掉其余模块的高压插头，当拔掉某一个模块的高压插件时，绝缘阻值变大至不漏电时，就说明该模块或它的下游用电器有问题。反之，测出的绝缘阻值正常，则证明其它的模块没有问题。

    按先简后难的故障排查逻辑，列出排查顺序为：前驱动电机控制器、后驱动电机控制器、空调配电盒、车载充电器、PTC、压缩机、前电机、后电机、高压配电箱、动力电池包。

    因检测此车漏电发生时并没有在充电，由于车载充电器没有工作，充电口总成是断开的，所以车载充电器及充电口不在怀疑之列，无需检测其漏电故障。

    戴好绝缘手套，做好高压电的防护措施，在车辆没有上电情况下，先断开低压蓄电池的负极，等待10min以上，检测高压已没有任何电压，再打开发动机前舱盖，拔出前驱动电机控制器的高压母线，使用兆欧表选择直流1000V的量程，黑表笔对车身搭铁，红表笔接高压母线电芯，分别对各高压部件进行检测。

    1．测得母线正极与负极对车身绝缘阻值均在24.9M Ω（图7）以上，远大于500Ω/V的漏电的标准检验值，证明后驱动电机控制器、空调配电盒、车载充电器以及母线束的绝缘良好，没有漏电的故障；

    2．用兆欧表测量前驱动电机控制器高压输入端正极对地绝缘阻值47AMΩ（图8），负极对地绝缘阻值46.6MΩ，也说明前驱动电机控制器没有漏电故障；

    3．前、后驱控制器、空调配电盒、车载充电器以及线束等的四个模块的绝缘均良好，范围进一步缩小。因各模块下游还有高压用电设备，需再检测空调配电盒下游的PTC暖水加热器、空调压缩机等正负母线，绝缘阻值分别测为58.9MΩ和57AMΩ，检测电动空调的绝缘为47.6MΩ，排除压缩机的漏电故障；

    4．断开前驱动电机控制器的高压输出端，用兆欧表分别测量前电机的A相、B相、C相对地绝缘阻值均为无穷大，排除前电机的漏电；用同样的方法去测量后电机的A相、B相、C相对地绝缘阻值也是无穷大，排除了后电机绝缘故障；

    5．拔出动力电池包正、负极高压母线，兆欧表测量高压配电箱的正极母线对地绝缘阻值为123.5MΩ（图9），排除高压配电箱的绝缘问题。
