比亚迪宋DM无法使用HEV模式故障检修
来源:本站整理  作者:佚名  2020-10-24 10:42:40

     一辆比亚迪宋DM,该车使用HEV正常行驶中,突然自动切换到EV无法再切回HEV,此时组台仪表提示请检查变速箱系统,车辆重新启动又能恢复正常,(此故障为偶发性故障)。


原因分析:
    1、变速箱故障;
    2、电液模块故障;
    3、电机电源模块故障;
    4、线束或其它故障。

排查步骤:

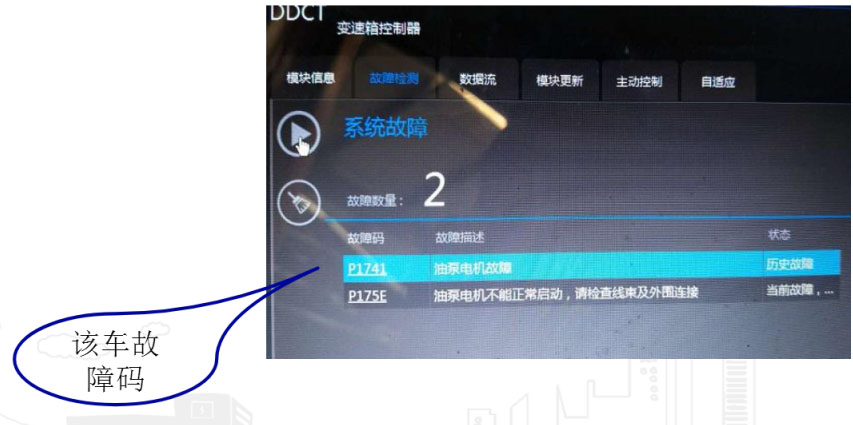

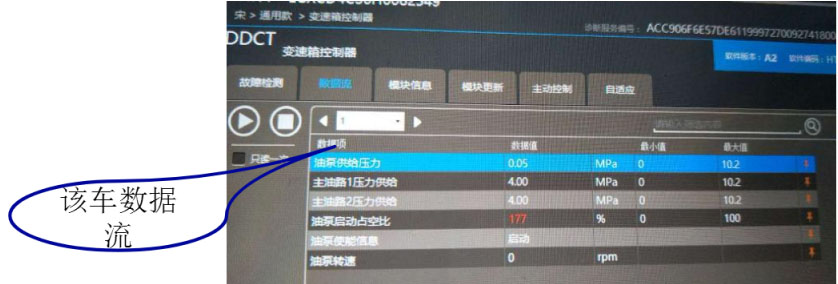

    1、由于此车故障是偶发性故障,所以只能打着车排查故障,用VDS读取变数箱系统故障码为:P1741;油泵电机故障,P175E ;油泵电机不能正常启动,请检查线束及外围连接。查看数据流发现,油泵使能信息为启动状态,油泵转速却为零。(导致油泵不工作的原因有;油泵自身故障,电机电源模块故障,线路故障)。

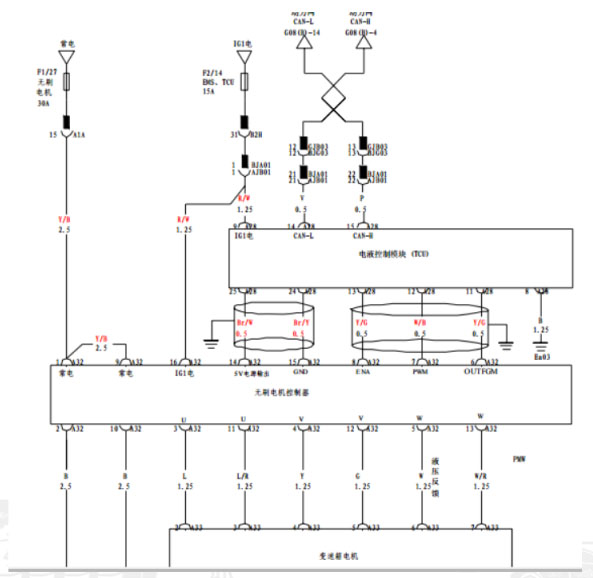

    2,根据故障码及控制原理分析;检查电机电源模块的电源,搭铁,(1#针脚,9#针脚,常电均有13.9V的电源,16#针脚为IG1电,电压为:13.8V  2#和10#针脚搭铁,与车身阻值为2欧姆,)此时排除电机电源模块的供电和搭铁,(电机电源模块就是将两相电转换成三相电给油泵电机供电)。
    3、再测量电机电源模块给油泵电机供电的三相电,测量值均为13.9V,;与其它车对比测量数据时,发现正常车的这三相电是变化值,而故障车所测得是一定值。因此怀疑电机电源模块有故障,倒换此模块试车故障排除。
维修小结:此车故障是因为:电机电源模块自身故障,它没能力输出正常的三相电绷由泵电机,导致油泵电机不工作,导致油压为0Mpa,HEV模式没有油变速箱无法挂挡以致报故障,检修此类故障应认真分析故障码,了解控制原理,以便决速找出故障点。
