原因分析：

  1、P档电机故障。

  2、P档控制器故障。

  3、档位控制故障。

  4、换挡操纵机构故障。

  5、线路及其它故障。



  排查步骤：

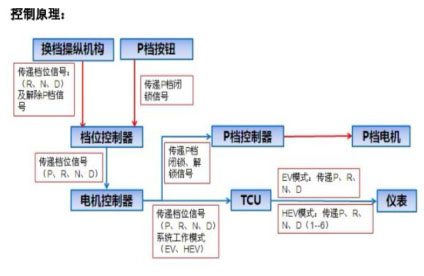

1、用VDS200。读取故障码：系统无故障；根据故障现象，结合控制原理分析排查，P档挂N档时测量p档电机插接件2＃针脚无电压（正常此时应有12V电压），短接p档电机继电器后测量有12v电压，人为将p档控制器5＃针脚搭铁，测量p档电机插接件2＃针脚有12V电压，倒换p档控制器故障依旧。

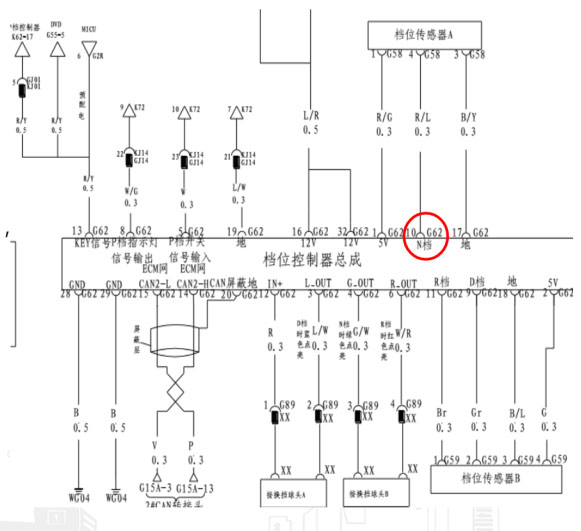

2、根据电路图分析，档位控制器接收到档位信号后，档位控制器才会给p档控制器解除p档的信号，所以直接测量档位传感器A的电源为5V正常，搭铁正常，挂N档时在档位控制器测出的N档信号仍是4.73V档位传感器没有拉低，（正常此时应该是被拉低至0V）



3、初步判断是档位传感器故障导致，因档位传感器和换挡操纵机构为一体，倒换换挡操纵机构测试故障排除。

4、p档挂N档时，档位传感器应给档位控制器拉低信号

维修小结：此车故障是因为换挡操纵机构内的档位传感器故障导致，检修此类故障时；要了解其工作原理，再逐步排查，以便快速找出故障点。
