一辆比亚迪宋1.5T手动档车,车主反映:该车行驶在凹凸不平颠簸路面或是坡道上时左侧B柱部位发出咯吱吱异响。
原因分析:
1、左侧B柱护板及左侧安全带固定不良;
2、左侧前后车门故障;
3、左侧主驾座椅故障;
4、B柱附近车身钣金故障等。
排除过程:
1、根据异响发出部位做出范围性排查,打开左前门和左后门试车发现异响依然存在,排除左前门和左后门异响;
2、拆卸左日柱护板及左侧安全带后试车异响未消失,排除B柱护板及安全带故障(如图1拆卸日柱护板及安全带后图片);
3、拆掉主驾座椅试车,故障依旧;
4、用听诊器对左B柱上下进行检测,如图2的A, B两个点,发现B柱下部异响声音明显;

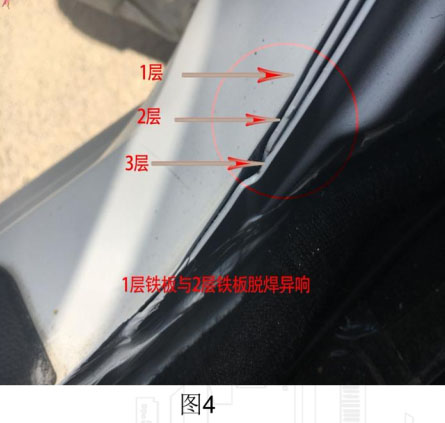

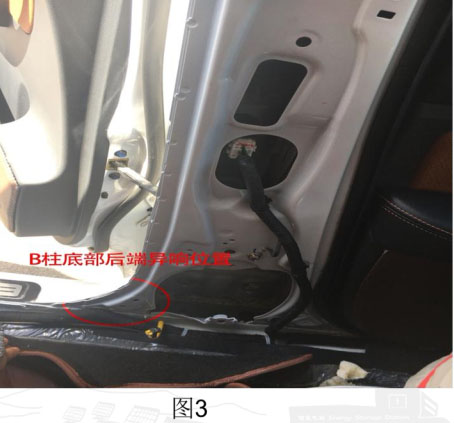

5、用听诊器检测左B柱底部前端与后端时发现B柱后端声音较大(图3),后端异响部位为三层铁板焊接在一起,检测时发现外层铁板与中间铁板异响声音明显(图4),检查外观无脱焊漏焊痕迹;
6、用清理轮胎异物工具前端弯勾卡住B柱外层铁板后试车异响消失(图5),技师确认为B柱底部后端铁板脱焊,用红色塑料管卡在B柱三层板之间充当垫片(图6),试车故障排除。
维修小结:维修此类异响时首先需确认异响来源及特征,结合车身设计分清维修思路,避免走弯路。
