原因分析：

1、仪表故障；

2、门锁故；

3、线路故障；



排查过程：

1、开启其他三道门都能显示，说明仪表有问题的可能性不大，所以排除仪表故障可能性。

2、用VD51000进如BCM进行主动控制，发现门上的照脚灯会亮计开门指示灯亮，怀疑锁块故障及线路故障，更换锁块故障依旧。

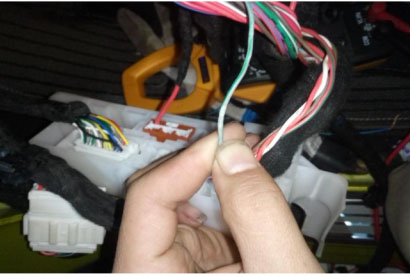

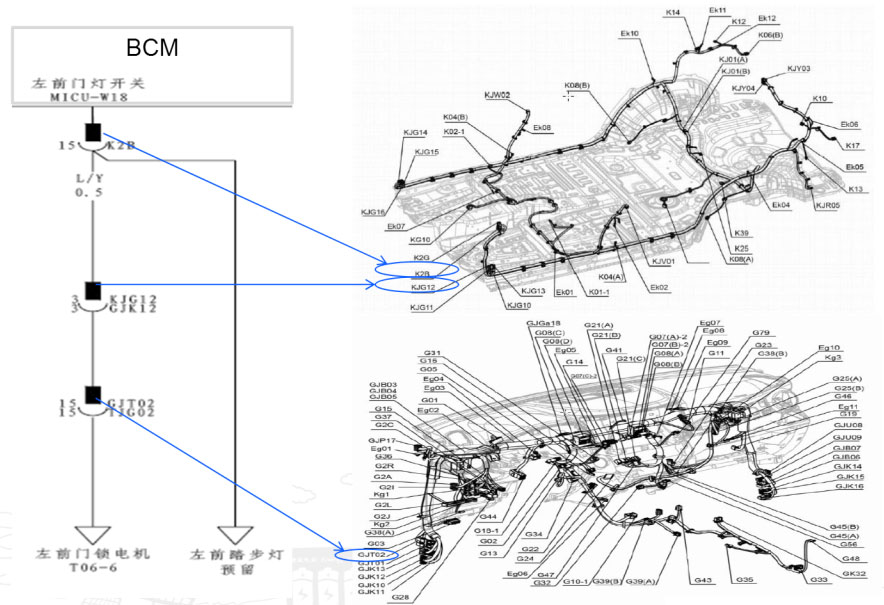

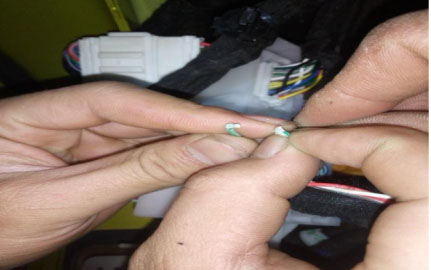

3、线束测量如图1，测量门锁电机6号针脚与K2 B/15号针脚不导通，发现电阻无穷大，说明是线路有故障，于是分段进行测量T06/6-TJG02-15导通，测量GJT02/1-GJK12/15导通，测量KJG12/15-K2B/15测量不通，说明故障点在此段线束内，于是剥开线束检查，发现门灯线有发胀现象（图2），剥开门灯线发现有氧化，更换地板线束后故障排除。





维修小结：维修故障时可用检测设备判断故障方向，然后逐步排查。
