原因分析：

1、胎压监测控制模块故障；

2、胎压监测模块故障；

3、线路故障；

4、外界信号干扰；



排除方法：

1、整车扫描，读取TPMS内有4个故障码：C1000，C1001，C1002，C1003（胎压监测模块RF通信故障），且故障码无法清除（图1）。

2、诊断仪能进入TPMS系统读取故障码，说明模块CAN通信正常，可排除线路故障的可能。胎压匹配工具能正常学习到4个胎压监测模块的ID号，说明4个胎压监测模块都正常，使用胎压匹配工具进行“注册”操作后，仪表上示的胎压信息无变化，无法判断匹配是否成功。

3、尝试使用ED400和VDS1000进翻台压匹配均不成功，初步判断为胎压控监测控制模块故障。更换胎压控制模块后，组合仪表上显示的胎压信息”－－－”变为白色，且TPMS系统无故障。

4、以上没有排除故障说明胎压显示异常另有原因。为了查明故障原因，将故障车辆的4个车轮（胎压监测模块）及胎压监测控制模块装到正常车辆上测试，能匹配成功，而把正常车辆的轮胎及模块装在该车上确是匹配失败。在倒换测试的过程中发现，匹配正常车辆的胎压模块时，距离故障车较近的这一侧胎压模块匹配成功的概率极低，由此推断故障车内存在信号干扰源。

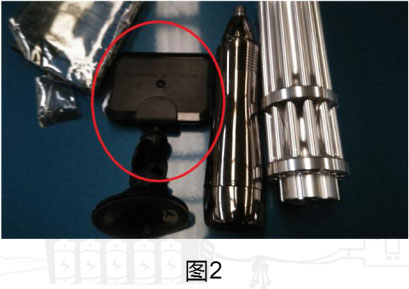

5、反复确认车辆无任何加装、改装，在与客户沟通无果的情况下，尝试移出车内所以物品。最后，在拿出左前门兜里的一个“小区门禁识别卡”图2后，胎压匹配成功，仪表显示恢复正常，车辆故障排除。

维修小结：

    维修故障时除了考虑车辆本身故障之外，还需要考虑外界因素导致，本案例中仪表已经提示四个胎压都不显示，可考虑到模块故障、电源电压、干扰因素。

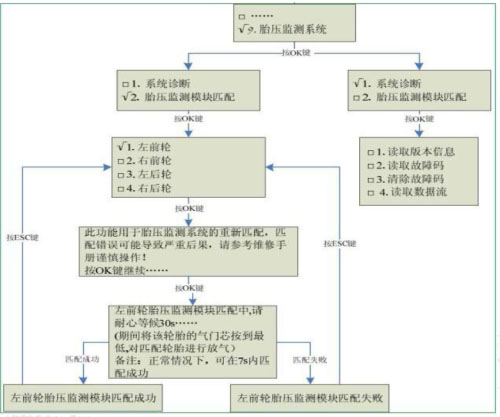

ED400匹配胎压监月模块流程



  使用VD51000匹配胎压监测模块的步骤：

1）上ON档电，对车辆整车扫描，点击进入“附加功能”界面；

2）选择“胎压监测模块匹配”；

3）选择要匹配的轮胎；

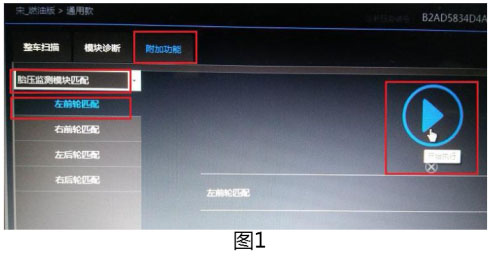

4）点击执行键图标（图1）；

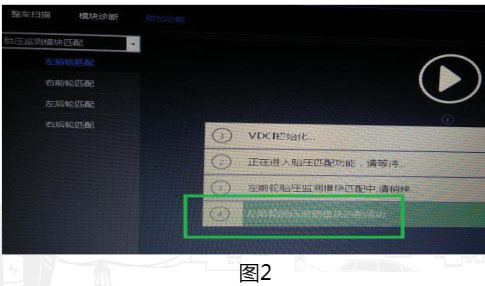

5）进入匹配执行界面（图2）；

VDCI初始化

正在进入胎压匹配功能，请稍后…



XX轮胎压监测模块匹配中，请稍后…
