原因分析：

1、组合开关故障；

2、前舱配电盒故障；

3、舒适网模块故障；

4、线路故障。



维修过程：

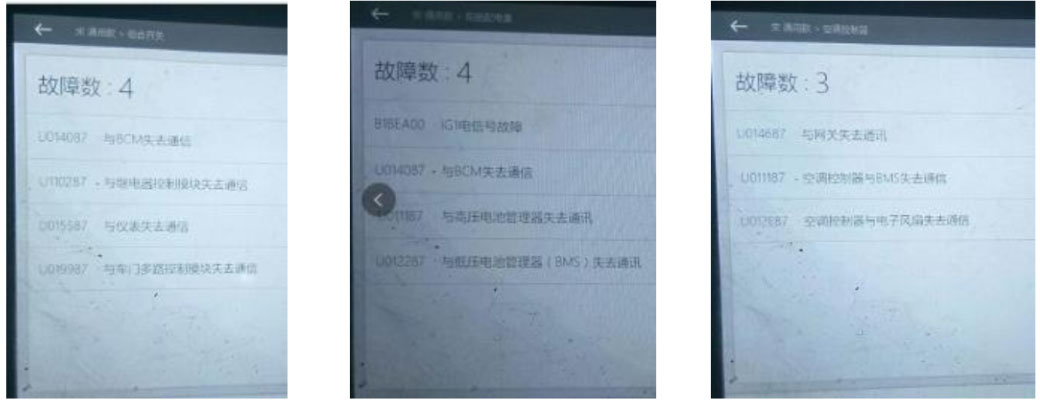

1、用VDS2000检测模块，发现网关内报舒适网故障。舒适网中的模块均扫描不到。小灯常亮，无法关闭，此时测量诊端口3与地电压2.27V, 11与地1.57V,断开低压铁电池负极，测R舒适网终端电阻64-140之间跳变。以上测得数据均异常。所以舒适网处于瘫痪状态。

2、装上铁电池负极。小灯开关关闭状态。舒适网中的模块又可以扫描到了．读取名舒适网模块均有历史故障。测量诊端口3与11电阻64-140欧姆，对地电压恢首干常在2.5V左右。仪表卜胎压显示恢复，空调可以关闭，SRS灯熄灭。这时尝试打开小灯，发现小灯无法关闭，然后仪表胎压报警，空调无法关闭，SRS警示灯点亮，舒适网通讯失效。故障重现与小灯打开有直接关系。

3、针对诊断口3与11之间电阻65-140欧姆变化异常点。分别测量对地电阻无穷大。依次逐个断开舒适网中不带终端电阻的舒适网模块，故障依旧。怀疑线束间短路，断开线束间的接插件排查，无结果。目前只剩下仪表线束，查找无果。



4、针对仪表线束，无意间拉扯空调面板插头，诊端口3与11电阻对地电阻65欧姆稳定值。多次模拟让故障重现，最终发现面板插头G47的5号脚（背光调节信号线负极）与13号脚CNA-H线在插头内部导通。由于针脚不好取出就用大头针在两针之间反复插入隔断两针脚的联系，装复后，小灯可以正常关闭。舒适通讯恢复正常，所有故障现象消失。



维修小结：在处理此类线束阻值不稳定的故障，要多做测试，确认故障点，不可盲目更换。
