原因分析：

1、PAD故障；

2、程序故障

3、线束故障

维修过程：

1、使用VDS2000读取发现无法扫描到PAD模块，仪表未报故障，车辆可以正常行驶，重新恢复出厂设置故障依旧；

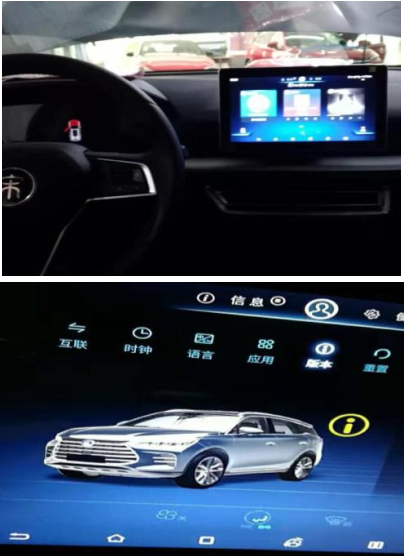

2、 点击PAD设置，屏上显示的车型图案为唐车型。重新强制更新多媒体程序，故障依旧。怀疑PAD没有学习到车上的模块信息，默认为出厂唐车型的设置；

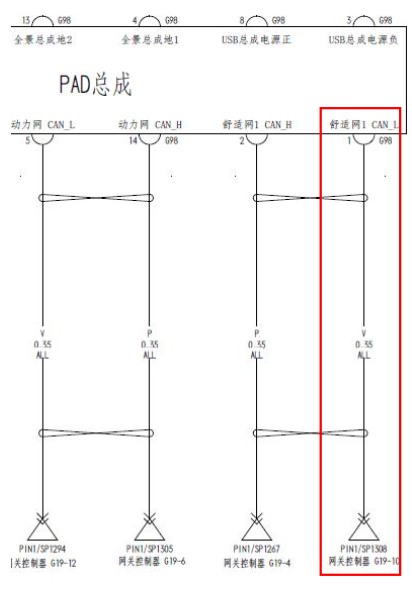

3、因诊断设备无法扫描到PAD，重点检查线路。拆下PAD后端接插件，针脚无退针、松动情况，重新装配故障依旧。查询电路图发现， PAD上有三组CAN线，两个电源。逐个测量发现， PAD G98-1号针脚没有电压。测量G98-1到网关控制器G19-10不导通。

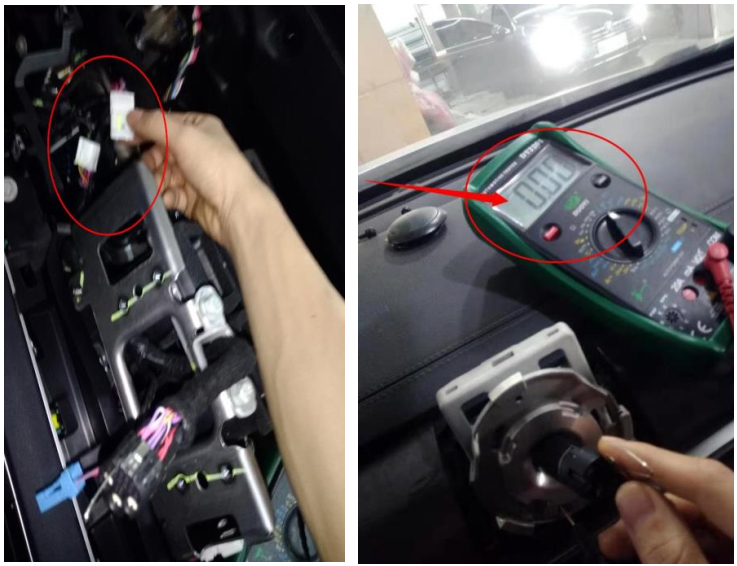

4、拆下仪表台检查仪表线束，发现PAD到网关控制器中间还经过了一个对接接插件（电路图未画出），断开后发现针脚没插到位，重新处理后故障排除。







案例点评： 1、 PAD熄屏是需要通过舒适网1、舒适网2接收BCM发出的整车当前状态信号，如果接收不到退电信号，则无法熄屏；

2、电路图中， G98指的是仪表线束上与PAD对接的方形接插件，通过返个方型接插件转换为PAD的原型接插件；

3、如果PAD出现与网络无法通信的故障时，图标默认显示为唐车型的图标。
