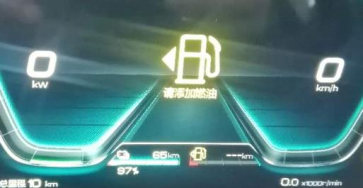

原因分析：

1、油位传感器阻值异常；

2、组合仪表故障；

3、 组合仪表到油位传感器之间的线路异常。

维修过程：

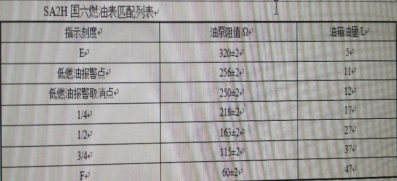

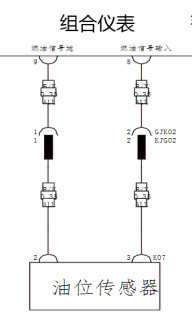

1 、查阅组合仪表油表部分电路图，拆下组合仪表测量8、 9号针脚之间的阻值，阻值为78.3Ω正常，根据油位传感器阻值和油表指示之间的匹配，分枂阻值78.3Ω，仪表迓显示最低，分枂应该为组合仪表显示问题，更换组合仪表后，测试故障依旧。

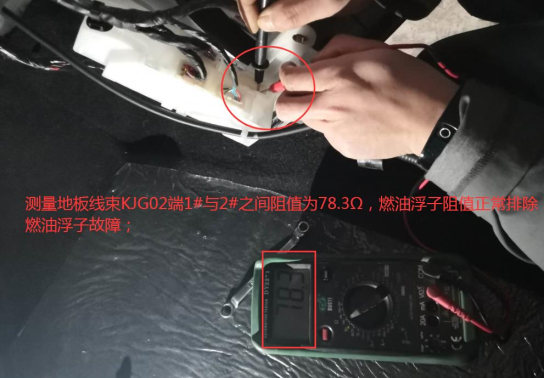

2 、 检查史A柱下护板内侧的GJK02和KJG02接插件，1和2号针脚之间的阻值为78.3Ω，阻值正常，测量GJK02和KJG02接插件的1和2针脚到组合仪表对应的9、 8针脚，导通正常；

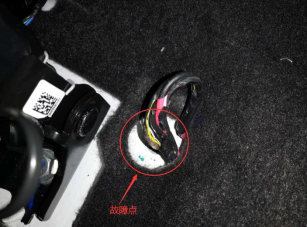

3、测量地板线束KJG02端2#针脚不车身搭铁有短路现象，分枂短路可能为线束也可能为油位传感器异常搭铁导致；当拆卸右后座椅准备拔掉燃油泵插头进一步排查线束时发现右后座椅左侧固定螺栓已经将燃油浮子燃油输入黑黄色线挤压破皮与车身搭铁，对线束进行包扎修复后经测试确认故障排除。





案例点评：对于电器线路方面故障，我们不仅需要测量线束的导通是否正常，也要测量线束对地或对电源线路是否有短路，线束两两之间是否有短路，忽规了这一点，在维修时可能会走不少弯路。
