原因分析：

1、换挡手柄“P” 档开关故障；

2、线路故障；

3、档位控制器故障。

维修过程：

1、启动车辆操作换挡手柄进行各档位之间切换时，其它档位均可正常挂入，在其它档位状态下按压换挡手柄“P” 开关按键时，档位无法切换，档位一直保留在上一个档位。除“P” 档位异常外，其它档位可正常切换。在其它档位下直接断电，车辆可自行切换P档域。

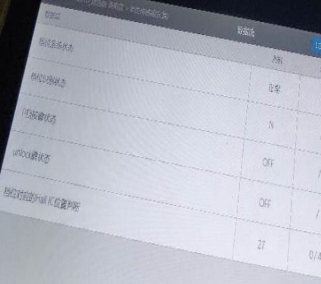

2、使用诊断仪读取档位传感器模块无故障码、无版本更新。操作换挡手柄进行档位切换并使用诊断仪同步观察档位传感器数据流，数据流中档位识别状态与实际换挡手柄位置一致，同时在操作换挡手柄切换档位时，除P档外其它档位对应Hall IC位置判断数值均有发化。单独按压换挡手柄“P” 档开关，数据流中P档按键状态一直显示“OFF” 。通过数据流分枂，档位传感器未收到换挡手柄“P” 档开关的请求信号导致车辆无法换P挡

3、检查换挡手柄球头外观无异常，拆下换挡手柄上盖观察换挡连接接头无异常，重新插拔连接插头测试故障依旧，尝试倒换换挡手柄总成试车故障依旧。检查换挡操纵机极各接插件无异常、无松动，倒换换挡操纵机极总成试车故障排除。





案例点评：

根据故障现象结合诊断仪数据流进行故障分析，快速找到故障点提高维修效率。

拆卸换挡手柄时注意工具使用以及内饰防护，若经排查确认换挡手柄或换挡操纵机极故障，直接更换对应总成处理，故障备件不可分解。
