全新一代比亚迪唐DM四门玻璃升降器及天窗不工作
来源:本站整理  作者:佚名  2022-03-23 13:24:56

 故障现象:车辆的四门玻璃升降器有时不工作,语音不能控制天窗及遮阳帘,同时主驾四门升降开关背光灯闪烁。

原因分析:
1、电器件改装造成通讯干扰
2、通讯问题
3、电源线路故障
4、左前门窗控故障
维修过程:
1、左前门的四门升降器开关背光灯闪烁,有时四门都不工作,有时又能工作,能工作时都可以分别控制四门的玻璃升降且一键升降及防夹功能正常。语音不能控制天窗及遮阳帘。车门多路控制器报与四门车窗防夹电机失去通讯且无法清除。倒换左前门窗控故障依旧。

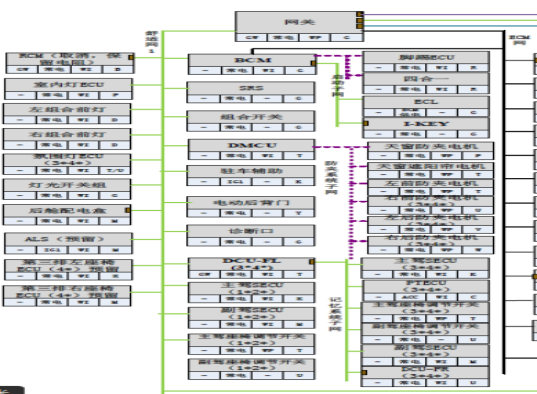

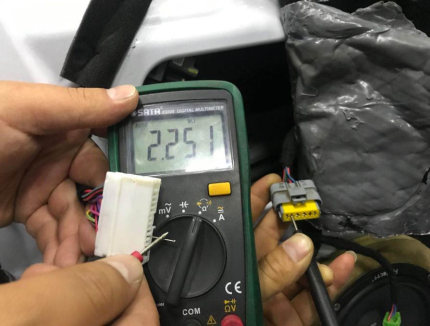

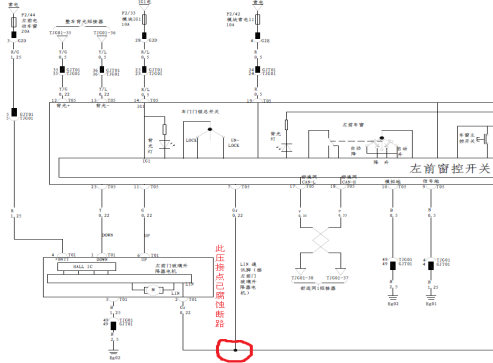

2、查询 CAN 网络拓扑图及线路图发现,四门防夹电机及天窗和遮阳帘通过 LIN 线连接左前窗控开关再通过 CAN 线和舒适网 1 通讯。测量左前窗控开关及左前升降器电机电源正常,左前窗控 CAN 线电压及阻值正常。测量 LIN 线左前窗控 T05-7 到左前升降器电机 T01-2 导通性,测量结果为 2.2 兆欧(应该导通) 。

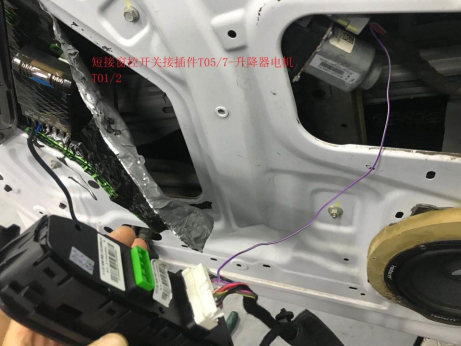

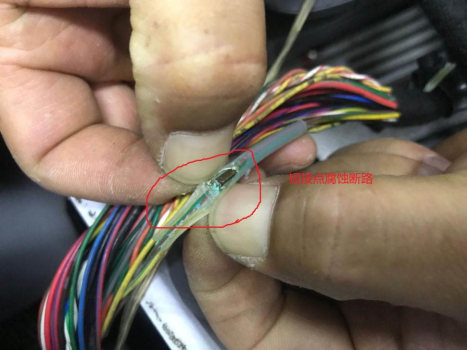

3、用导线连接左前窗控 T05-7 到左前升降器电机 T01-2 所有功能恢复正常。由于车辆改装过音响,左前门线束已经被破坏,跟客户沟通后破开线束发现 LIN 线短接点的护套其中一边没有打胶导致进水腐蚀断路。对线束修复密封故障排除。

维修小结:维修电路故障时先根据该电器的电路图进行分析,了解其工作原理,从而快速找到故障点。
厂家点评:关于线束破损、断裂问题,建议使用专用工装修复,在工装未配发之前为避免后续产生安全隐患应更换线束处理。
