原因分析：

1、右后视镜故障

2、全景影像故障

3、相关线路接插件故障

4、相关影像线路故障

维修过程：

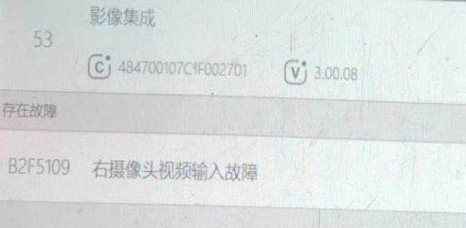

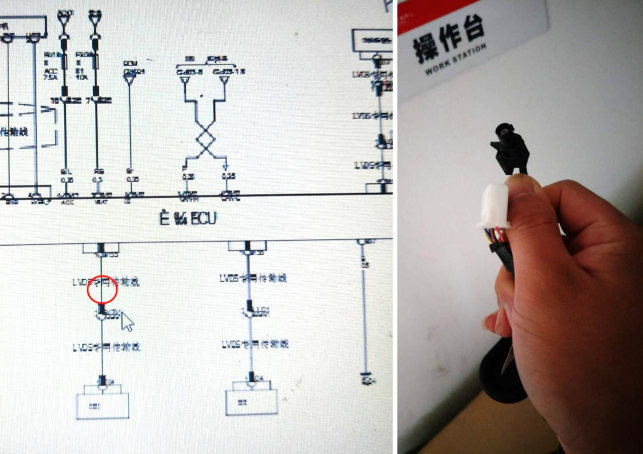

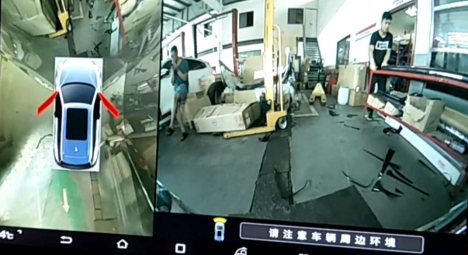

使用 VDS 检测发现影像集成模块里故障为： B2F5109 右摄像头视频输入故障，倒换右后视镜故障依旧，怀疑是那个视频输入线束针脚没插好或者是有阻挡物导致，本着先易后难的宗旨先检查 PAD 视频传输针脚未发现异响，接着查看右前门线束到仪表线束的接插件，接插件未发现异常但是经仔细研究发现视频信号传输这一根线绷的很紧，把这一根线调整一下位置后重新测试发现故障消失，原来是因为视频信号传输线绷的太紧，右前门开到最大程度的时候导致虚接信号引发的故障。







维修小结：找到此车故障点后仔细回想一下，确实应该本着先从好入手的地方下手，这样的话更能事半功倍，让客户更能放心的把爱车交给我们来维修、检测。
