均不能消失。

原因分析：

1、 SRS系统配置故障

2、左前碰撞传感器故障

3、 SRS电脑故障

4、有关线路故障等

维修过程：

1、 车辆到店后仪表上的气囊警报灯熄灭， VDS扫描车辆SRS系统无故障记录。上路试车半个小时后故障再现。电脑扫描气囊系统报B165700左前碰撞传感器配置错误故障，故障性质为当前故障，无法删除。读取软件版本为最新，断电无效，检查车辆没有贴膜，无泡水迹象。

2、 检查左前碰撞传感器针脚及接插件无进水、 无退针。查看左前碰撞传感器，装配位置上有定位销和螺丝孔，还有安装方向的箭头，避免装配方向错误的情况。倒换左前碰撞传感器试车故障再现。

3、 由于故障是偶发性，基本上可以排除系统配置问题导致的故障。经过与技术督导电话沟通，结合故障发生的情况，怀疑线路的可能性极大。

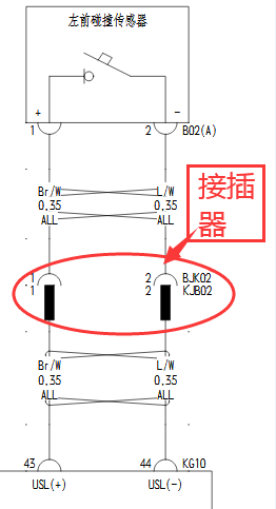

4、通过LMS查看该车SRS系统电路图,左前碰撞传感器的1、 2号脚分别与SRS电脑的43、 44号脚连接，线束中间还经过一个BJK02接插件。

5、在检查中发现，晃动BJK02接插件附近的线束时故障再现。拔开BJK02接插件发现接插件的2号针脚有轻微退针导致接触不良。查看电路图， BJK02的2号脚与左前碰撞传感器的2号脚连接。

6、 为了确认故障点，验证故障，人为将该针脚从接插件中拔出，这时SRS系统报与左前碰撞传感器连接断开故障，与原来故障不符。后来经过了解得知，汉车型上的SRS系统，针对传感器连接情况的检测分两种故障模式定义，如果是完全断开传感器连接，系统会报断开连接故障；如果是接触不良，系统不一定会报断开连接故障，而报碰撞传感器配置错误故障。也就是说报碰撞传感器配置错误故障也是断开连接故障的一种故障模式。

7、 重新修复针脚接插件，装复车辆反复试车，故障不再出现，故障彻底排除。



维修小结：

1、了解车辆的设计及控制原理，结合车辆故障分析，以缩小故障范围，参考电路图，快速排除故障。

2、掌握有效检测方法，提高检查准确性。
