比亚迪秦ProDM插枪充电跳闸
来源:本站整理  作者:佚名  2022-04-03 09:07:50

 故障现象:客户描述插枪充电时,壁挂充电盒出现跳闸现象。

原因分析:
1、充电桩故障;
2、交流充电口故障;
3、双向车载电源;
4、动力电池包故障。
维修过程:
1、车辆进店后,换交流充电桩测试,只要一插枪,车内有接触器吸合声,但几秒后充电桩内空开跳闸,无法充电。每个充电桩都会跳闸,排除充电桩故障。也说明了车辆有过载、欠压或者短路现象。

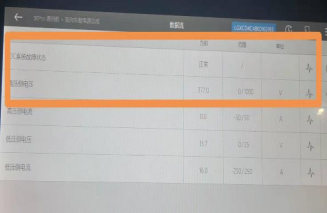

2、用VDS2000扫描查看双向车载电源,没有升级,没有故障。并可以上OK档电,读OK档下双向车载电源数据流,车载有377V的电池包直流电压如右图所示,能上OK档电,又能EV行驶,并且车载直流侧有电池包电压说明电池包没有问题,重点检查充电系统这一部分。

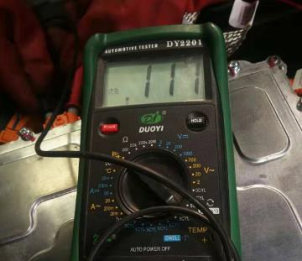

3、测量双向车载电源交流口正负极对壳体阻值有29.8MΩ, 31MΩ,绝缘阻值正常。 用万用表二极管档位测量车载交流口正、负极正反导通情况, 两者数值相差不大如图1、 2所示。测量其他车辆两者有一个为无穷大, 倒换测试故障排除。

案例点评:该案例通过数据流确认故障方向,并能结合其他正常车辆的数据与故障车进行对比,最终排除故障。
