故障现象:一辆比亚迪宋DM车型行驶27891km,偶发性仪表显示EV功能受限,同时车辆无法充电,行驶中无法使用EV。
原因分析:
1、电池包故障 ;
2、 BMS故障 ;
3、前后驱动电机控制器故障 ;
4、高压配电箱故障 ;
5、线束故障。
维修过程:
1、用VDS2000扫描系统无程序更新, BMS读取故障码为预充失败,主、负、预充接触器回检故障。清除故障断电上电故障未出现,因为此故障是偶发性的,与客户沟通后得知;断电上电后一直正常,此故障是断电上电后会出现,在店反复测试故障出现;
2、上OK电的瞬间读取后驱动
数据流驱母线电压只有8V,正常的预充电压比电池包电压少50V左右;
3、断开后驱电机控制器母线用万用表测量电压为9V,说明电池包电压没有过来,然后拆开中央扶手,上OK电测量电池包电压为531V排除电池包故障;
4、上电过程中没有听到高压配电箱内部接触器吸合,人为给主接触器供电测试,主接触器可以吸合,怀疑为低压控制部分异常;

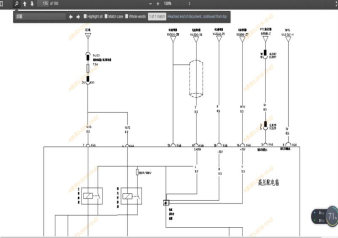

5、查看电路图测量K46针脚主接触器没有电源,测量了F4/21正常,测量时发现 F4/18 没有插实,重新插实后试车故障排除;
6、 根据电路图分析F4/21和F4/18共用IG3电源,少一路电源导致检测异常。
案例点评:在维修过程中首先要有清晰的排查思路,熟悉高压系统控制原理,找到着重点,根据技术资料从简到难步骤排查。
