的现象。

原因分析：

1、 摄像头故障

2、 全景影像模块故障

3、 PAD故障

4、 线束故障

维修过程：

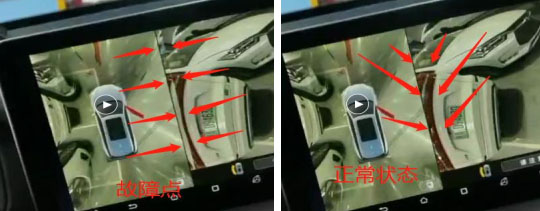

1、 首先操作测试：打开全景影像 待机等待 10 分钟左右， 影像开始跳动，发现跳动点为左侧摄像头；

2、 用诊断仪扫描整车模块，对比全景模块版本与正常车一致，并更新多媒体程序测试故障依旧（排除软件导致） ， 初步判断为：左侧摄像头故障；

3、 倒换左外后视镜，故障依旧， 将故障车后视镜装在正常车上，没有故障（排除摄像头故障） ；

4、 倒换 PAD 显示屏故障依旧， （PAD 只是一个显示器，绿屏和黑屏有故障可能性。闪屏现象与 pad 本身关系不大） ，怀疑：全景影像模块或线路故障；

5、 首先倒换全景影像模块，故障依旧； 然后将故障车全景影像模块装在正常车上，故障不存在（排除全景影像模块故障）。 判断：线路导致的可能性极大。

6、 查看全景影像原理图：检查左侧摄像头——全景影像模块线束：

（1）检查左外后视镜对接线束没有问题；

（2）检查全景影像模块对接线束没有问题；

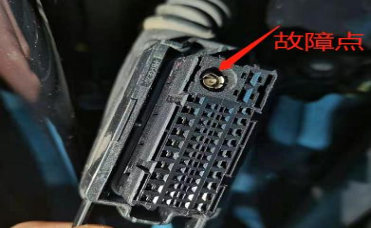

（3）检查左前门线束与仪表线束对接插口发现：左前门线束插接件的影像传输线，铝片有明显倾斜。 更换左前门线束测试，故障排除。



维修小结：维修过程中应该首先了解此功能的原理图，依靠原理图逐一排查才能快速的找到故障点，随着全景影像全系车型逐渐普及，影像故障相对也会随之增加。故障现象一样，但是故障点不同的也是非常多。在维修过程中难免会遇到相同问题，希望这个案例分享能够帮助到大家。
