原因分析：

1、 后视镜摄像头故障

2、影像控制器故障

3、线束连接故障

维修过程：

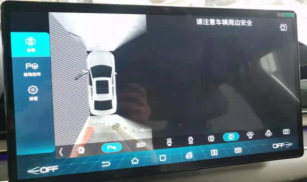

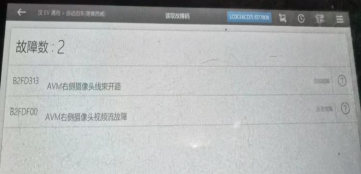

1、 测试故障存在，打开全景影响后右边的影像为黑屏状态，用 VDS 检查发现自动泊车模块中报 B2FD313:AVM 右侧摄像头线束开路， B2FDF00:AVM 右侧摄像头视频流故障。

2、怀疑摄像头线束连接故障，拆右前门内护板检查右摄像头线束接插件无异常，重新插拔后也不能排除故障，怀疑右摄像头故障，倒换右后视镜总成后故障依旧，推断故障原因还是在线束连接处。

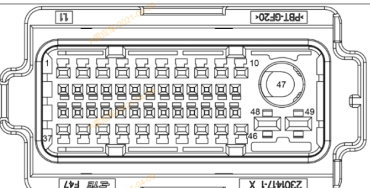

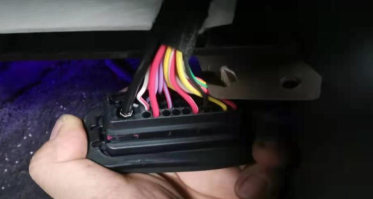

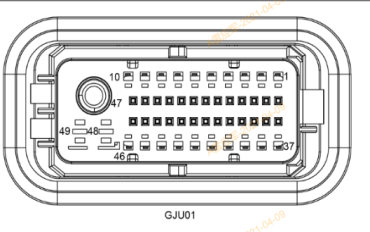

3、安装车门内护板时关闭车门的时候，发现右边影像又恢复正常了，在多次打开和关闭车门时右边影像又变成黑屏，确定问题出在右前门线束处，断开右前门线束与仪表线束的对接插头 UJG01， 检查发现针脚端子无异常， 再检查仪表板线束的 GJU01 插头时发现， 47 号圆形视频线接插针脚有明显的退针现象，故障原因应该是右前门线束的 UJG01 接插件和仪表板线束接插件 GJU01 的 47 号视频信号端子未接插牢固所致。







4、重新处理 GJU01 上的 47 号端子后，并将所有线束及接插件全部装好后多次测试，故障均不再出现。

维修小结：在维修此类故障时，尽量模拟出故障现象，根据故障现象来分析故障原因，快速找到故障点所在。
