故障现象:一辆比亚迪宋ProEV车型,早上冷车启动后仦表提示EV功能受限,车辆无法上OK电,多次重启后故障消失。
原因分析:
1、电池管理器故障
2、高压零部件故障
3、线路故障
故障排查:
1、车辆到店后,故障没有出现。 vds扫描电池管理器故障码为P1A6000;高压互锁1故障(历史故障) U016400;与空调通讯故障(历史故障)
2、查看资料高压互锁1,是交流充电口-电池管理器-直流充电口-到交流充电口;
3、首先检查交直流充电口,电池管理器低压插接件没发现问题,由于车辆时偶发性故障,查看电路图首先检查交流充电口KB53(B)-9到电池管理器BK45(B)5号角,导通阻值正常,检查电池管理器BK45(B)4号角到直流充电口KB53(A)-11导通但阻值过大;

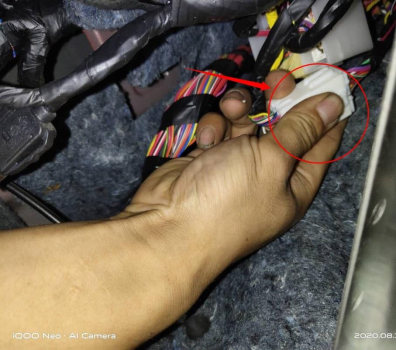

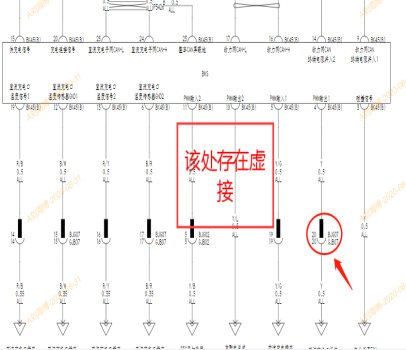

4、根据电路图分析,电池管理器到直流充电口中间经过接插件BJG07和GJB07,检查该接插件时发现,该接插件没有插紧,处于虚接状态,处理好接插件后交付顾客使用,后期跟踪故障排除。
维修小结:维修前一定要熟知工作原理,才能更快找到故障点。
