故障现象:一辆比亚迪唐DM-i, 发现发动机故障灯亮, 怀疑误报, 清除后会再次出现故障提示。
原因分析:
1、 传感器故障
2、 线路故障
3、 其他硬件故障
维修过程:
1、 通过 VDS 检测发动机报 “P0689E ECM/PCM 主继电器粘滞或对地短路故障” 测试电喷主继电器可正常吸合断开, 为排除故障倒换测试电喷主继电器故障依旧存在;

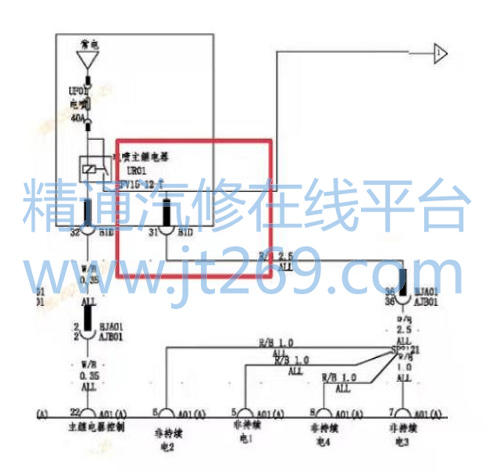

2、 车辆 OFF 档测量电喷主继电器针脚发现 B1D-31 存在 12V 常电异常, 该线路为 ECM 非持续电供电电源, 正常断电后该针脚不应该存在电压, 怀疑线路上或某个元器件存在短路故障, 通过查看电路图发现线路基本汇总在 BJA01 插件;

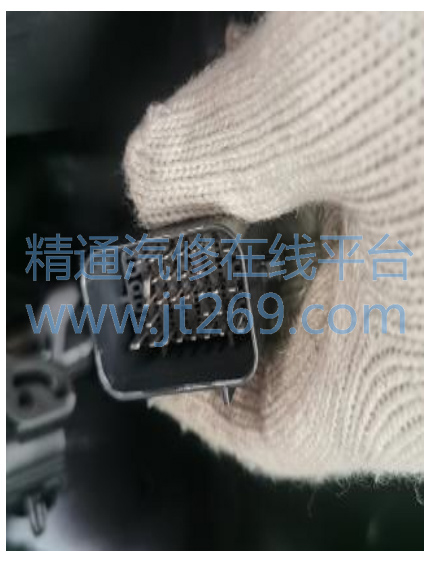

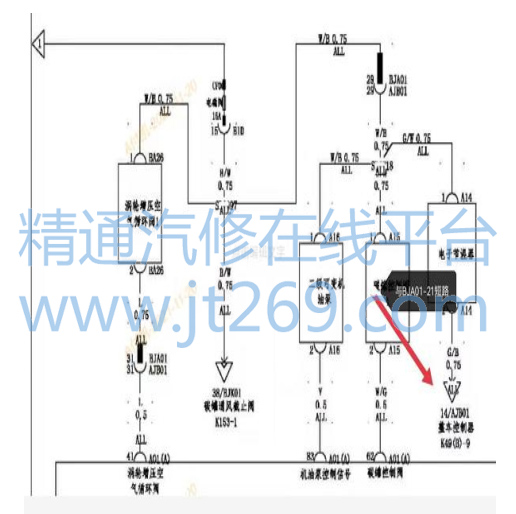

3、 拔开插件发现“BJA01-14 ” 针脚歪斜与“BJA01-21 ECM 常电” 针脚短路, 通过电路图分析 BJA01-14 针脚后线束汇总在 B1D-31 针脚后, 由于 BJA01-14 歪斜短路 BJA01-21 常电针脚, 所以导致 B1D-31 有持续性 12V 电压车辆出现故障, 修复针脚重新安装插接件故障排除。
维修小结:了解车辆原件工作原理, 结合电路图可快速分析故障原因, 有效的排除车辆故障。
