故障现象:一辆比亚迪宋proDM车型仪表偶发性提示请检查车辆网络、 ESP、胎压等一系列故障,故障出现时转向灯、后规镜、胎压、电动尾门等等都不能使用;
原因分析:
1、网络内某个模块故障
2、线束故障
3、 贴膜进水导致故障
故障排查:
1、使用VDS扫描系统无更新,读取网关控制器故障码为“舒适网1通讯故障” ,舒适网1内所有模块均无法扫描到;
2、根据以上故障现象分析为CAN网络故障,首兇排查左右A柱处,接插件未发现进水痕迹,询问客户被告知车辆贴膜已有一年了,由此先排除贴膜进水导致,进行常规排查;
3、根据电路图测量诊断口G03-1/2号针脚舒适网1CAN线电压,发现G03-1号针脚没有电压并且与车身短路,判断CAN线或舒适网1某个模块出现短路情况,于是逐个断开舒适网1内所有模块测试,发现当断开主驾座椅的总接插件后故障消失,测量G03-1号针脚CAN线电压2.5V恢复正常;
4、 分析为主驾座椅

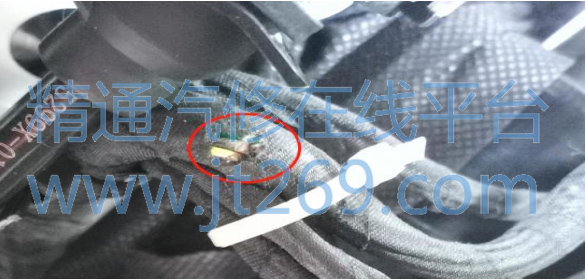

ECU或线束故障,于是拆下主驾座椅仔细检查,发现座椅线束与水平调节电机有干涉,四根线束绝缘层已被磨破。包扎好线束重新调整线束位置后试车故障排除。
维修小结: 遇到问题要多方面分析,接合实际情况跟客户多勾通,保持清晰思路快速找到故障点,有敁提升一次性修复率。
