故障现象:车辆无法行驶仪表报“ 低压供电系统故障” 。
原因分析:
1、 双向车载充电器
2、 车载保险
3、 线路故障
4、 程序故障
维修过程:
1、 验证车辆故障时发现车辆亏电, 搭电后用 VDS 检测发现低压电池报(B1FB900 智能充电中 DC 不输出故障), 读取低压电池管理器
数据流中发现输入电压为 11.6V 说明 DC 无馈电电压, 需进一步确认故障点;

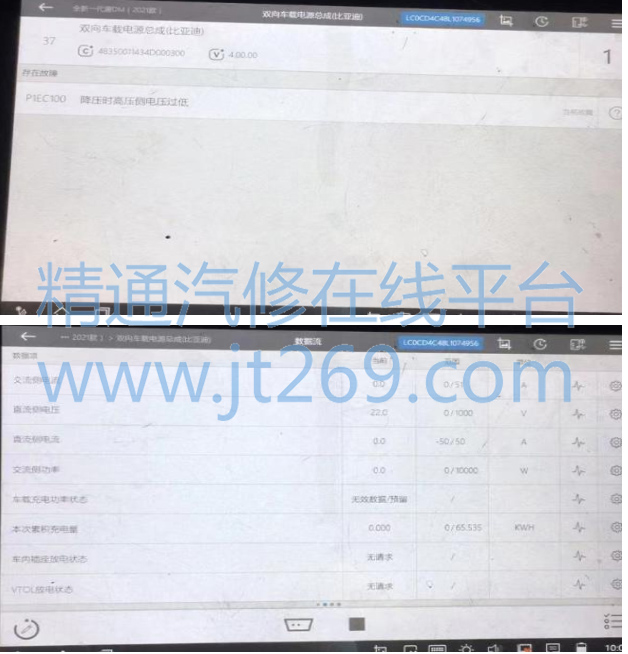

2、 由于 DC 集成在车载充电器内部, 首先读取双向车载电源故障码为( P1EC100 降压时高压侧电压低),查看
数据流发现直流侧电压为 22V 为异常( 正常是电池包电压) 锁定故障点就在双向车载电源上;
3、 直流侧无电压首先测量车载母线输入端无电压输出后, 考虑车载保险是否烧断, 拆开高压配电箱测量发现保险熔断, 考虑保险烧断肯定有短路现象, 测量双向车载电源正负极端导通短路导致故障, 更换保险及双向车载电源故障排除。
维修小结:电路故障不但要分析电路图, 而且要了解故障的特性。
