原因分析：

因该车在电源ON档充电正常，因此基本可以排除电池等高压部分故障，分析可能的故障原因如下：

1、车载充电器低压插接件线路故障；

2、电池管理器及其低压插接件线路故障；

3、双路电中的IG3继电器及其线路故障；

4、其他线路等故障。

维修过程：

1、OFF档充电时用VDS扫描读取存在如下当前故障码:负极接触器回检故障、主接触器回检故障、预充接触器回检故障；

2、上ON档电读取发现故障码变成历史故障码，清除再读取无故障码，且车辆行驶无任何异常，故排除接触器自身及接触器低压线路故障；

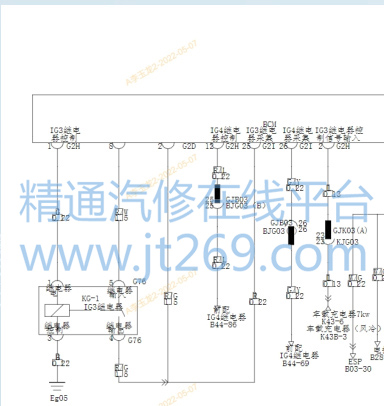

3、查询相关充电部分电路图如下；



4、根据电路图构建出充电的简易电路图，根据故障现象可判断仪表接收到了充电连接信号，排除车载充电器与BMS故障,）OFF挡连接充电枪的情况下手动将IG3继电器吸合可正常充电，测量IG3继电器在OFF档缺少一个供电，此电源由BCM提供，测量线路无异常，BCM接收充电连接信号是由CAN线传输信号，测量CAN线电压无异常，终端电阻无异常，此时怀疑故障原因是在OFF档时BCM收到充电连接信号但不输出IG3继电器的电源导致，测量BCM至IG3继电器无电源输出，更换BCM（集成在仪表板配电盒内，更换配电盒）后测试故障排除。



案例点评：对于电器电路的故障排除方法除了常规阅读电路图的方式外，也可以将实际参与工作的电路图单独画出来，方便思考故障原因。
