故障现象:车辆仪表充电指示灯亮但直流无法充电。
原因分析:
1、程序问题
2、线路故障
3、模块问题
维修过程:
1、客户到店里后,VDS读取无故障程序最新,测试交流充电可以正常充电,到快充桩用转接头测试,无法充电,插枪后仪表充电指示灯亮,倒换转接头后故障依旧,确定是转接头是正常的。

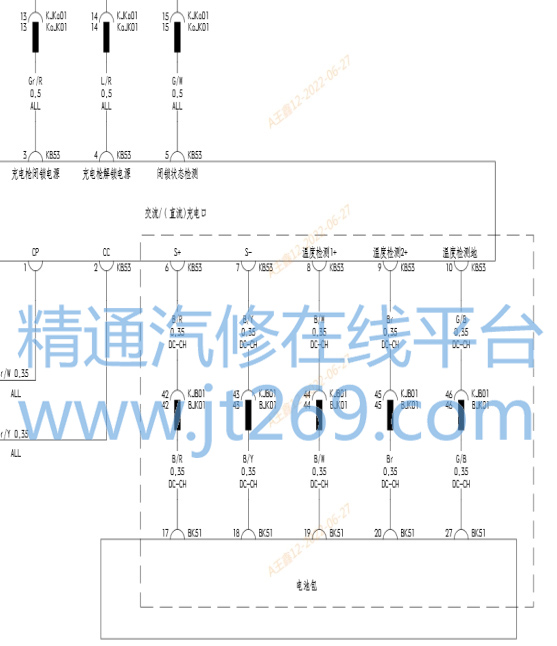

2、测量充电口端S+和S-端,S+有电压,S-有时电压正常有时无电压。在测量电池包端17号和18号端子,两个电压正常。因此怀疑S-与电池包端子18号针脚中间线路故障导致,检查线路发现左A柱BJK01接插件18号端子退针导致虚接。将18号端子安装好后测量电压正常,充电桩充电正常。
案例点评:排查线路问题时,需用VDS读取故障,再结合车辆电气原理图,逐一排查。
