故障现象:一辆比亚迪宋PLUS DM-i充完交流后不能用快充直流充电。
原因分析:
1、保险问题;
2、线路问题或插接不良;
3、直流充电盒故障;
4、车载问题。
维修过程:

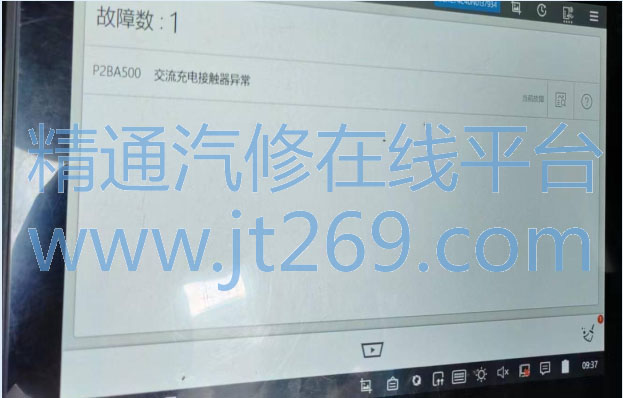

1、进店检查故障确实存在,交流充电正常,直流不能充。仪表提示请检查车载充电系统,有插枪图标。VDS扫描车载无故障,动力电池管理器报P2BA500 交流接触器异常,清除故障码,倒换直流充电盒故障未排除,此故障码含义为交流接触器烧结,实际测量交流接触器也无烧结情况;

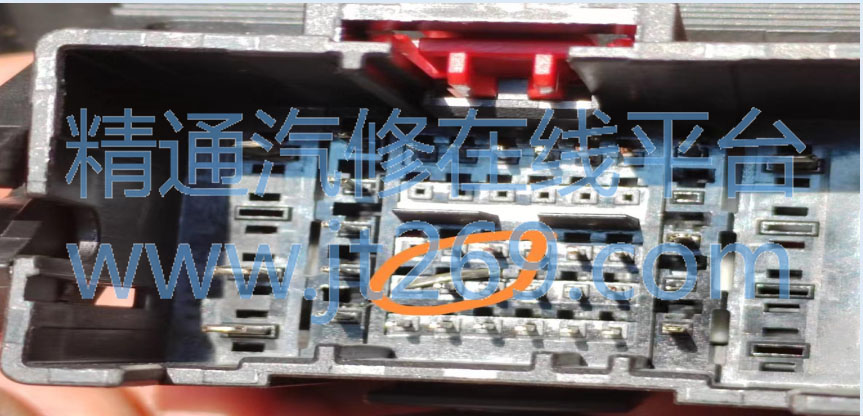

2、因误报烧结,重点排查线束。用探针测量直流充电盒低压插头KB53_1的1#脚13.60V,5#脚0V,10#脚接地正常,5#脚为交流充电接触器控制线,电压明显不正常。查询电路图该针脚连接到电池管理器,中间经过KJB01接插件,测量接插件37#针脚电压0V,从BJK01的37#针脚测量有8V,断开接插件发现BJK01的37#针脚压歪了,处理针脚测量充电盒5#针脚交流充电1.16V,直流充电12.79V。交直流多次测试充电正常。
案例点评:报接触器烧结实际测量无烧结情况的,需重点确认低压线束控制针脚情况。
