原因分析：

1、闭锁器故障；

2、左域或右域故障；

3、相关线路故障。

排查步骤：

1、进入车内从左前门中控锁开关测试开、闭锁，能听到四门有开锁动作的声音，但是在闭锁时四门闭锁器都没闭锁动作的声音，且充电口与油箱盖能正常开、闭锁；

2、查找线路图发现四门闭锁器都是由左域来控制的，结合线路图和故障现象（能开锁不能闭锁）分析四门闭锁器同时出问题的可能性比较小；

3、接着检查左域到四门闭锁器的线路，从线路图看左前门、右前门闭锁器是由左域分别控制开闭锁的，而左后与右后门是左域同时控制开闭锁的，于是先从左后门闭锁器插接件检查，闭锁器不动作时V04-5（解锁）、V04-4（闭锁）都为接地，当开锁时左域就会给V04-5（解锁）12V电，V04-4还是保持接地这样闭锁器就会有解锁动作，当闭锁时左域给V04-4（闭锁）一个12V电，V04-5保持接地这时闭锁器就会有闭锁动作；

4、当闭锁时V04-4（闭锁）用试灯测量没有12V电，而解锁时是V04-5(开锁）有12V电试灯能点亮，这时在想是不是某个闭锁器短路导致的闭锁器闭锁时把电压拉低了，于是分别把其余门的闭锁器插接件拔了；

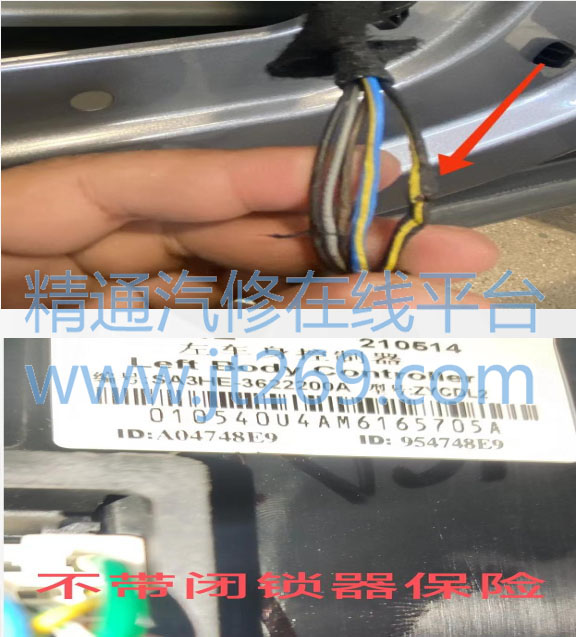

5、当去拔右前门闭锁器插接件时发现线束被压在了玻璃导轨下了，把线束拿出来检查发现右前门闭锁器的U06-3（闭锁）线被压破皮与车身短路接地了，修复线束后测试故障排除；

6、 在检修中发现左域有带四门闭锁器保险和不带保险两种，如果带保险的左域在遇到类似短路接地的情况就会烧保险，刚好我们这款左域是不带保险的。





案例点评：遇到问题先从简到难排查，思路要对，结合电路图明白工作原理才好明确排除思路。
