一辆行驶里程约7600km的北京BJ40L 2.3T自动挡车轿车。客户反映:该车使用左前门中控开关控制右后门玻璃升降器正常,使用右后门上的开关不起作用,仪表上车门开闭状态指示灯常亮,车辆无法锁车。
可能原因分析:结合升降器及右后门电路图分析,可能是以下几种原因造成:
线路故障;
开关和门锁故障;
控制模块故障。

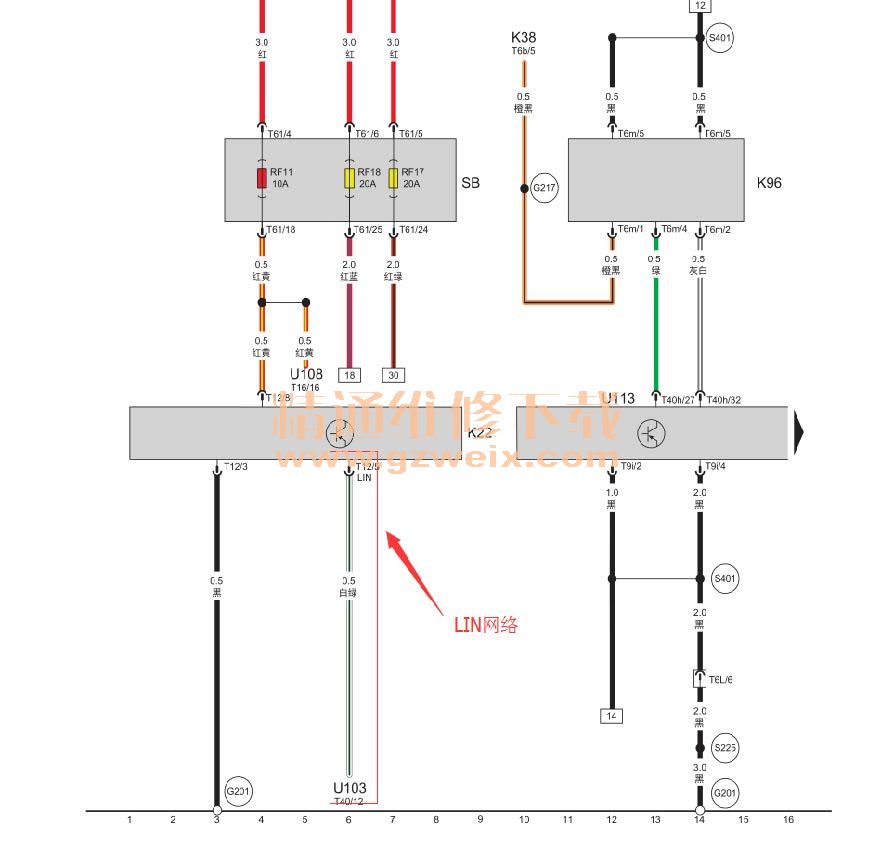

检修过程 :从玻璃升降器电路图分析,电动车窗中控开关K22通过LIN网络线控制右后门升降器;信号传递过程为,电动车窗中控开关发出升降信号、通过LIN线、传递到BCM、BCM将信号发送给车身CAN网络、最终传递到右后门模块、右后门模块控制玻璃升降器;中控正常说明LIN和车身CAN网络正常;
把检查重点放在右后门开关、右后门控制器U128、门锁及线束上,如下图所示:
测量右后门控制器电源接地正常;断开控制模块T24i插头测量门锁侧,在锁止时T24i/21为高阻状态,没有与电源短路;开启后为接地,均正常;测量T24i/24、T24i/20右后门开关升降信号正常;
检查时发现右后门控制模块T24i插头有水迹和腐蚀现象,如下图所示:
由于进水,T24i插头和电路板内部腐蚀,端子间互相串电,导致右后门玻璃升降开关、车门锁锁止和开锁信号无法正常传递,引发故障;更换右后门模块故障排除;

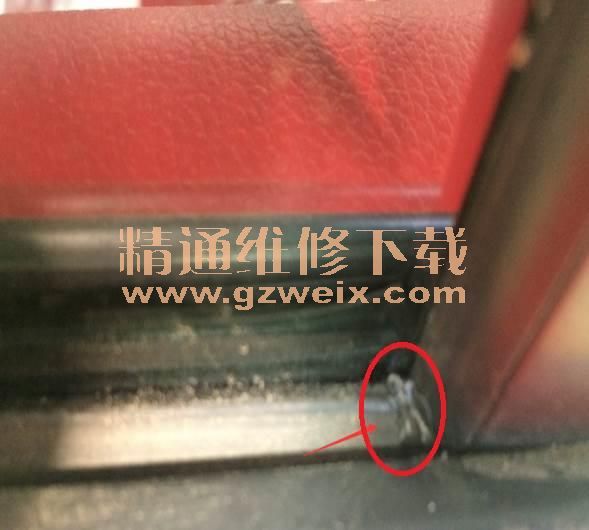

进一步分析有水流到模块的原因,正常车辆会有部分水进入车门,从车门底部排水孔排出;用水浇右后门玻璃测试漏水点,发现玻璃外侧水切与玻璃立柱间隙过大,导致部分流水沿立柱流入电器模块处,对该漏水点补打密封胶,漏水故障排除。
维修结果:该车的电气故障,是由于漏水引起。在排除当前问题的同时,需要分析导致故障的隐藏原因,从而一次彻底解决问题。
相关资料:2016年北汽BJ40L原厂维修手册(含电路图)
