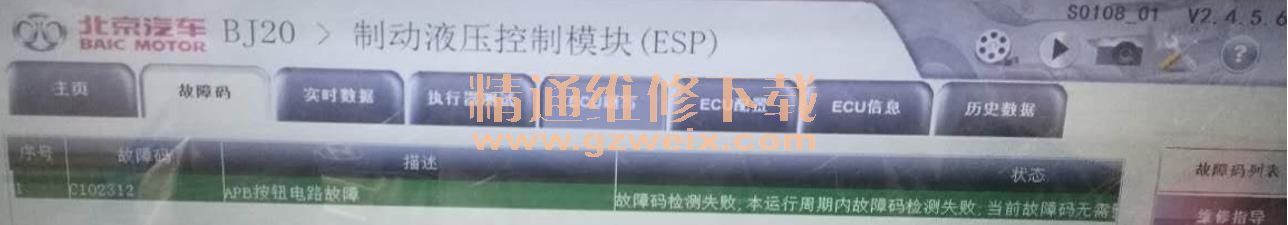

一辆行驶里程约1000km的北汽BJ20自动档车 。客户反映:该仪表上的手刹灯常亮,车辆能正常行驶,但无法实现驻车制动功能。到店检查,确认故障现象存在,连接VDS诊断仪,在制动液压控制模块ESP模块中,存在故障码“C102312 APB按钮电路故障”,如下图所示:
原因分析: 根据上述异常现象,并结合故障码的相关提示信息进行分析,可能是以下几种原因引起:
APB开关故障;
连接线路故障;
电子手刹泵故障;
ESP模块故障。
检修过程:
与正常车辆倒换APB开关,故障依旧;
查阅电路图,K98自动驻车开关APB的信号输入到U105 制动液压控制模块ESP,如下图所示:
由于ESP控制单元的数据中没有APB开关信号选项,直接检查T10h和T46a插头;分别拔下T10h和T46a插头,未发现松动、退针现象;
询问客户故障出现前车辆发生过什么情况,客户表示因为是新车,到外边美容店里贴了车窗膜,之后出现上述故障;依照客户提供的信息,怀疑是贴膜时操作不良,漏水导致线路故障,重点检查室内A柱和仪表台前围板下方;
拆下驾驶员侧A柱下方的室内护板,发现护板内侧有水珠;
对照电路图检查,在K98自动驻车开关APB和ESP控制单元U105之间有T28a插头,T28a是仪表板线束与机舱线束对接接头,具体位置如下图所示:

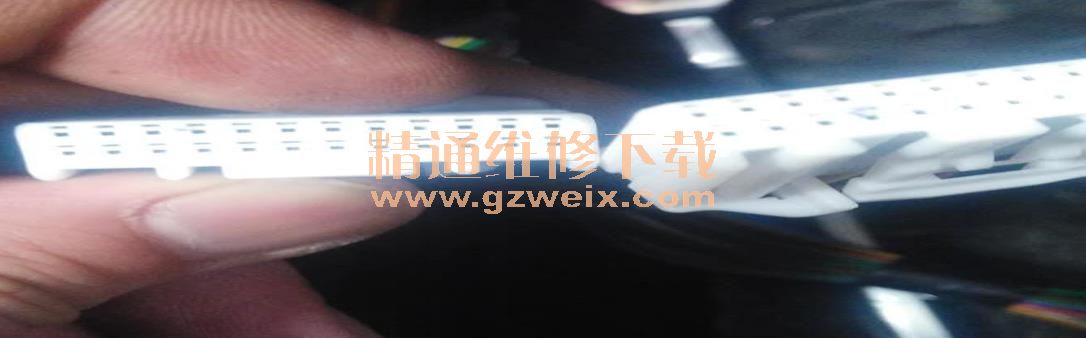

拔下T28a插头,发现插头内有存水,导致各信号线间相互短路,如下图所示:
吹干连接器内存水,恢复车辆线路连接,试车故障排除。
修理结果:插头进水后,会由于进水连通的不同端子,导致各种故障现象。检查此类故障现象时,要仔细测量和观察插头各端子间是否相互异常导通。
