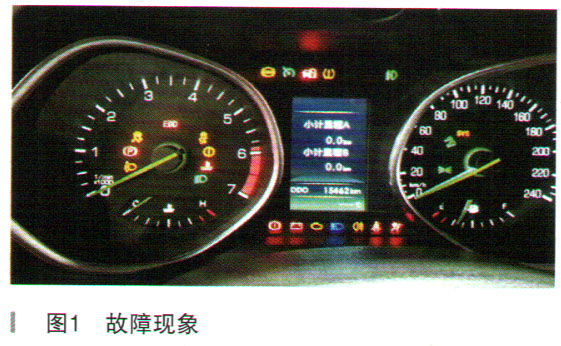

一辆行驶里程约1.6万km、配置2.3T(国五)发动机及6速自动挡变速器的2017年BJ80汽油版车。用户反映:该车发动机无法启动且仪表盘所有故障指示灯均闪烁,如图1所示,要求我部派遣就近的4S店前往救援。
故障诊断:4S店维修技师赶赴现场后,首先确认故障现象确如用户所述,然后操作专用检测仪对整车所有电控系统进行快速诊断。整车各系统的控制模块均可读取出数量不等的故障码,其中具有共性的故障码为“网络节点丢失”。而与发动机启动相关的
PEPS模块中还可读取到故障码B143062(
PEPS与EMS认证失败)。操作检测仪执行删除全部故障码的功能,结果上述故障码会立刻复现。

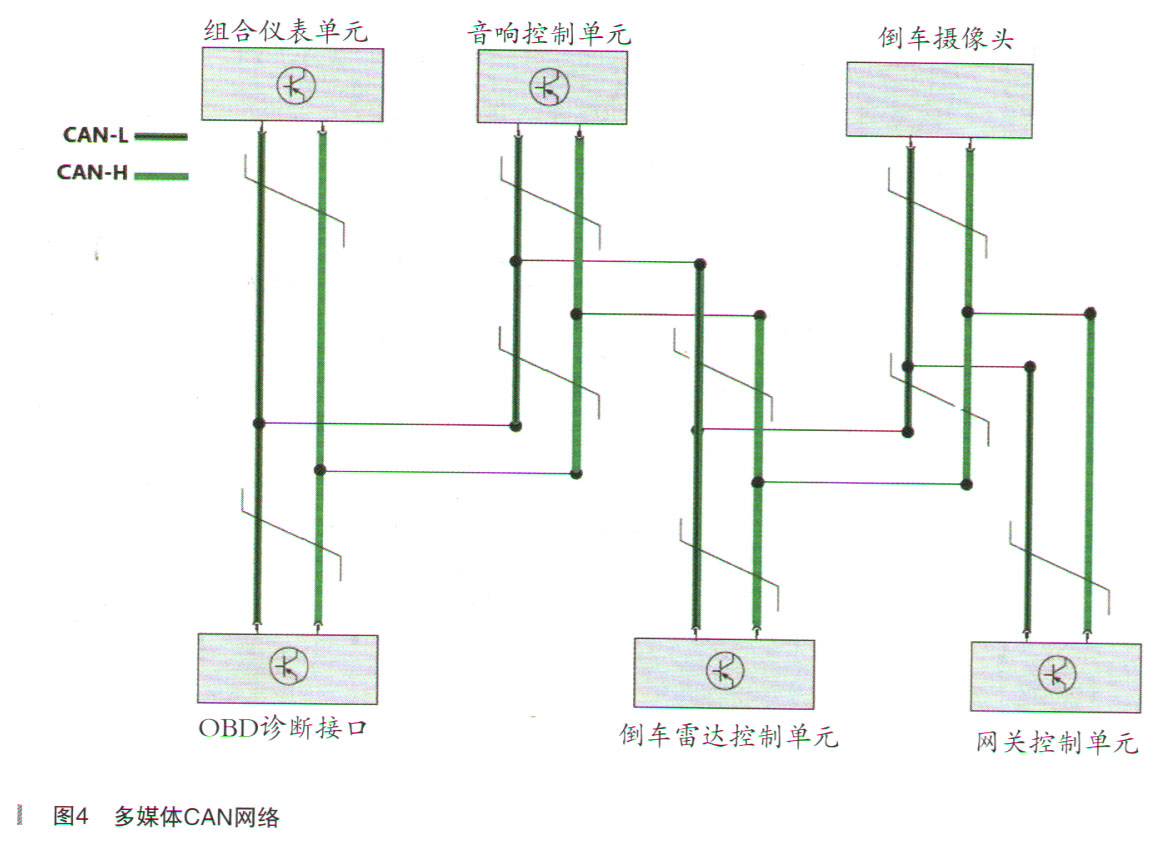

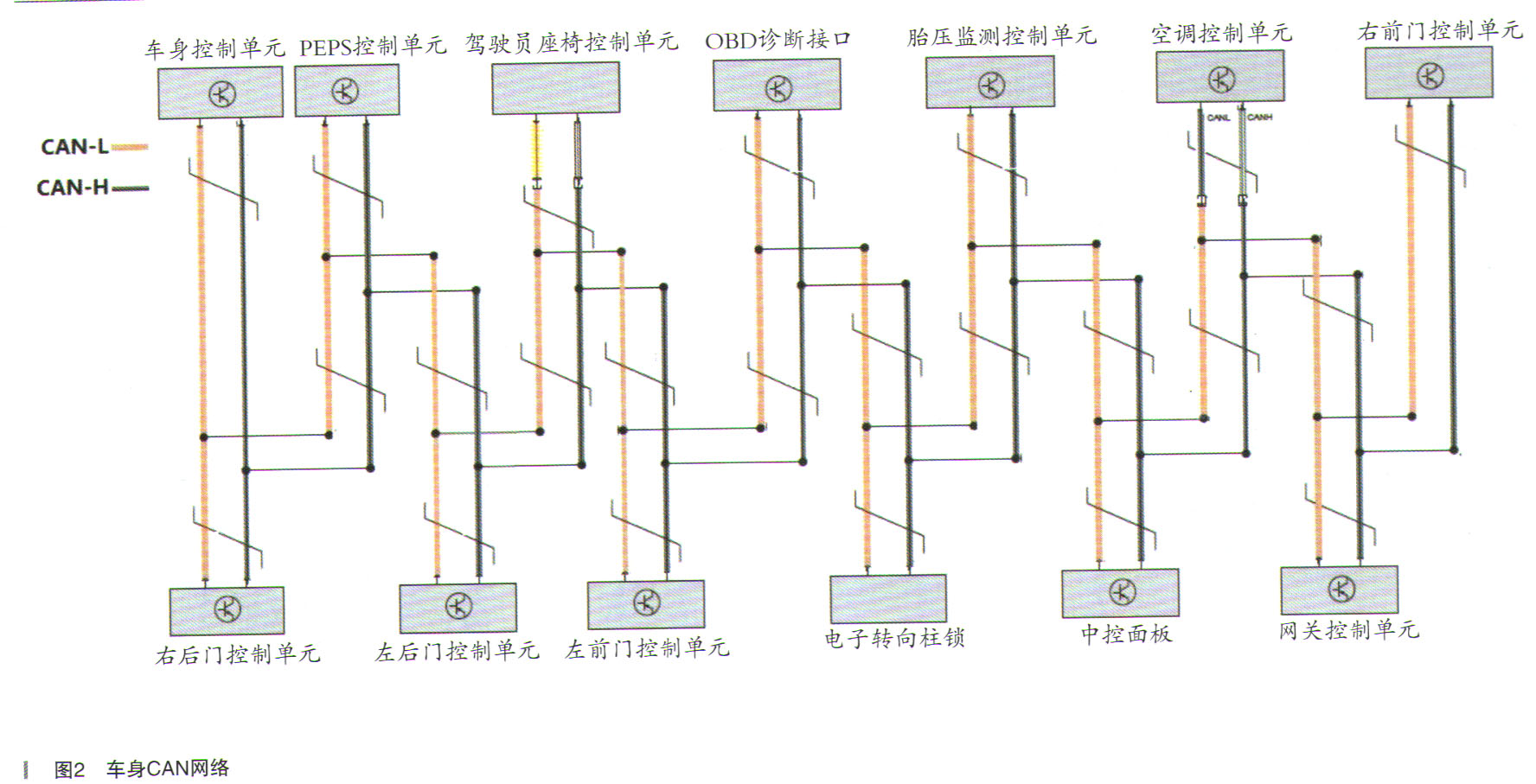

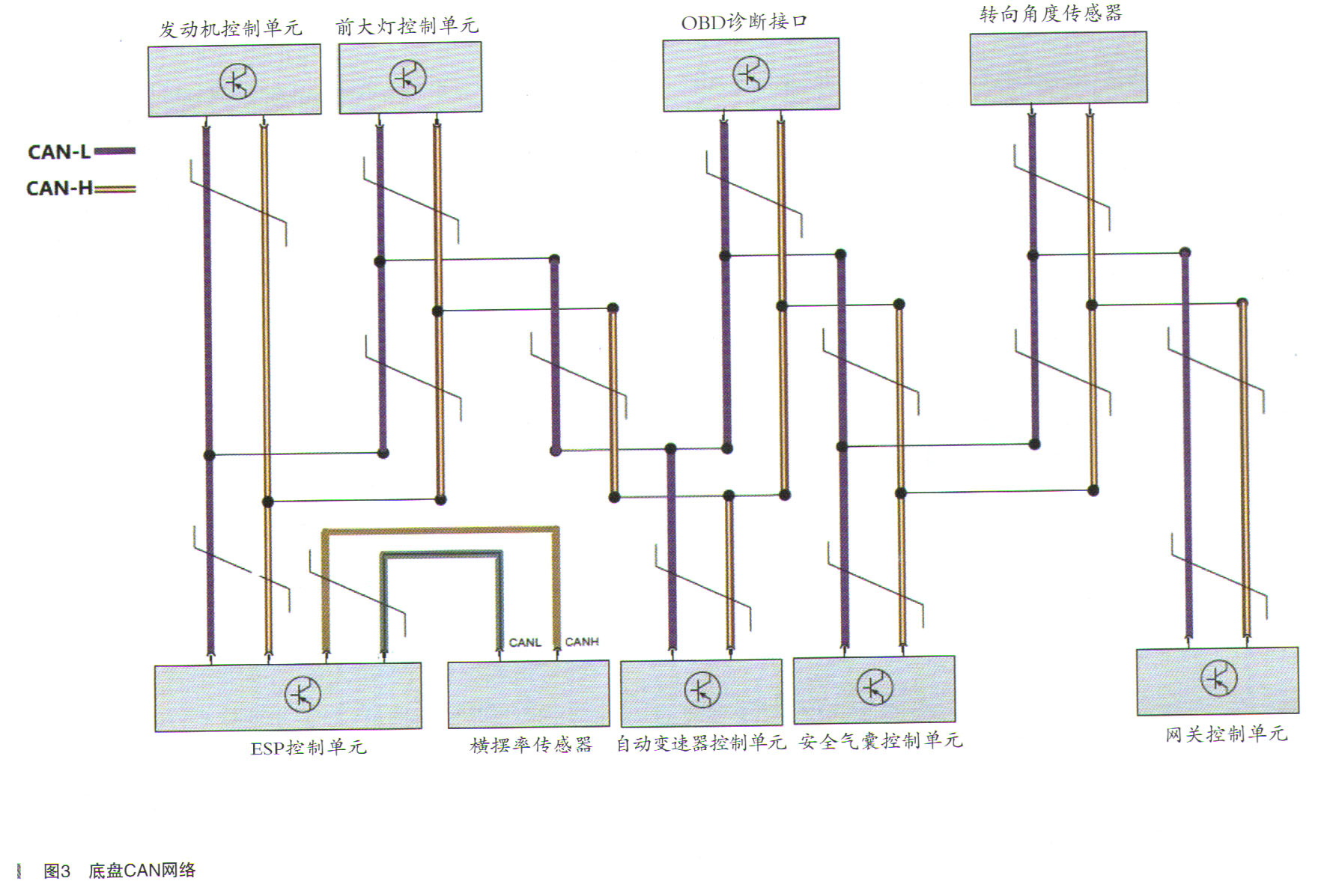

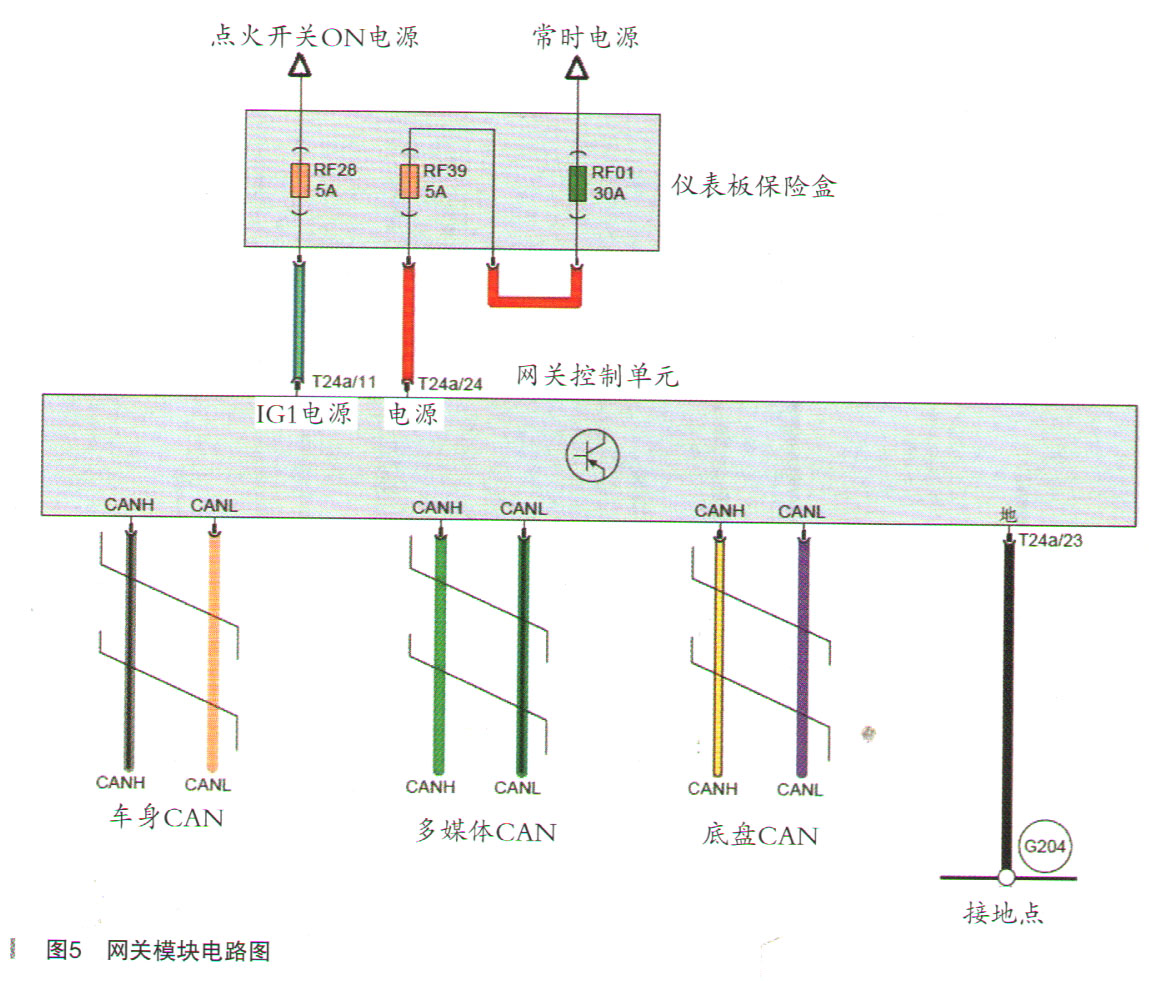

BJ80汽油版车型整车包括三路CAN网络,分别为底盘CAN网络,车身CAN网络,多媒体CAN网络,如图2~图5所示。三路CAN网络最后通过独立的网关模块实现不同网络之间的信息转换,也就是说网关模块就是各路CAN网络的节点。当前检测到的共性故障码为 “网络节点丢失”,说明三路CAN网络之间不能实现信息的转换。而且
PEPS模块只有与发动机控制模块EMS完成防盗认证之后才可以发送启动发动机的指令,但是
PEPS模块归属于车身CAN网络,而发动机控制模块EMS归属于底盘CAN网络,它们之间的通信认证也是需要通过网关模块完成的。综合检测结果和整车网络结构,我们基本可以判断故障点在网关模块及相关线路。可能原因如下:
(1)网关模块插接器接触不良;
(2)网关模块电源或搭铁不良;
