北汽绅宝X35 ABS灯胎压灯常亮故障检修
来源:本站整理  作者:佚名  2018-10-10 10:39:06



一辆行驶里程约1.6万km的北汽绅宝X35自动挡车。客户反映:该车ABS灯、胎压灯常亮;店里维修人员实车验证,确认故障现象存在。

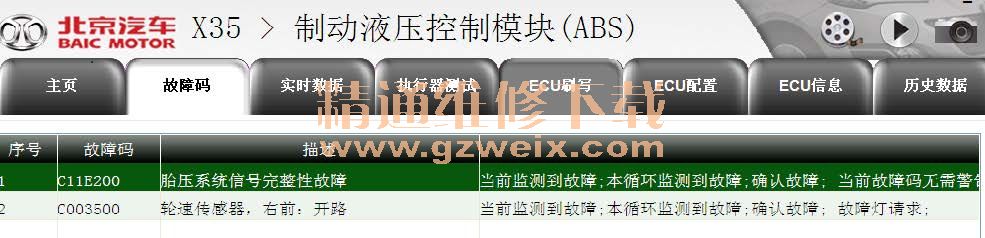

原因分析:用VDS诊断仪扫描全车系统,发现ABS系统存在故障,如下图所示,有胎压和轮速传感器的故障码。

根据上述异常现象进行分析,可能是以下几种原因造成的:
Ÿ 右前轮速传感器故障;
Ÿ 右前轮速传感器线路故障;
Ÿ ABS系统故障。
检修过程:

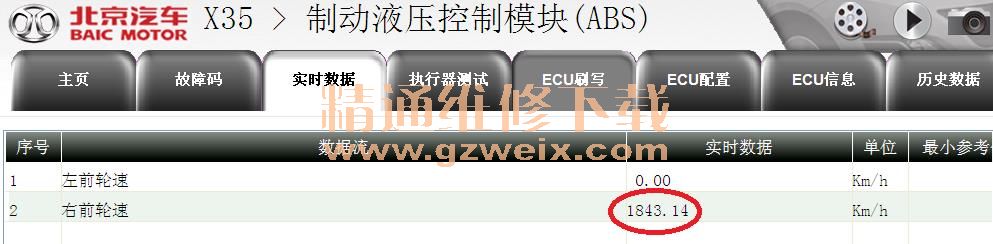

Ÿ 在车辆静止的情况下,用诊断仪读取左前轮和右前轮轮速的数据流,发现右前轮速有异常,如下图所示:

Ÿ 故障码可以用诊断仪清除,清除故障码后,数据流和故障现象消失;但反复实验,发现当原地向右打方向时,故障又出现;

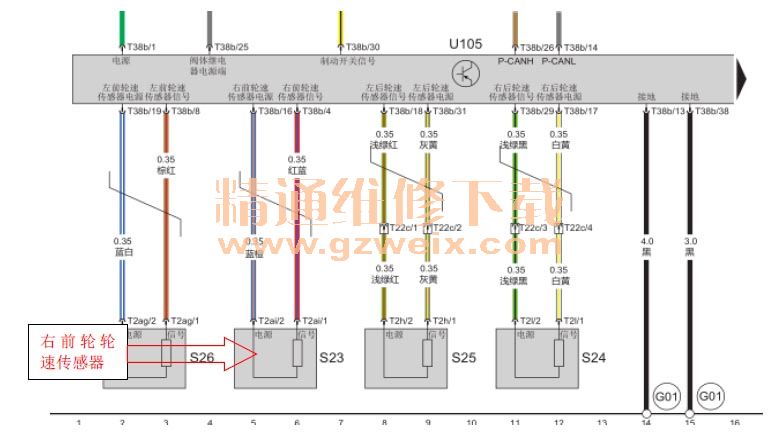

Ÿ 查阅ABS系统的电路图,如下图所示,检查右前轮轮速的线路和传感器;

Ÿ 传感器上无异物;晃动ABS模块插头,故障没有复现;晃动T2ai插头,故障没有复现;
Ÿ 分析原地向右打方向时故障复现的现象,打方向时,前轮转动,带动轮速传感器的连接线路有相应的转动;

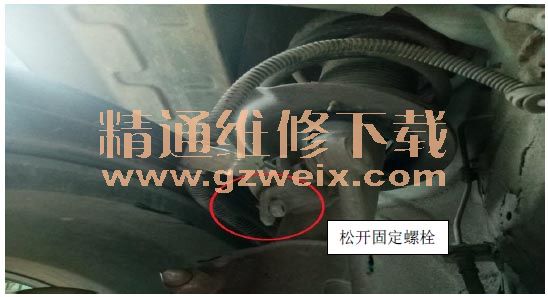

Ÿ 沿轮速线路方向,把轮速传感器线路与减震器的固定螺栓拆掉,如下图所示,试车故障不出现,诊断仪数据流正常;

Ÿ 固定螺栓正常紧固,试车故障出现,故判定右前轮速传感器线路开路。
修理结果:此部分线路与轮速传感器一体,更换右前轮速传感器,试车确认故障排除。
维修总结:分析打方向、过颠簸路面时才会出现的故障,原因可能是运动相关的部件和线路有摩擦、损坏、线路断路等现象,可以尝试几方面入手检查。

相关资料:2016年北汽绅宝X35原厂维修手册(含电路图)

关键词:绅宝X35
