二、自动变速器压力传感器类型

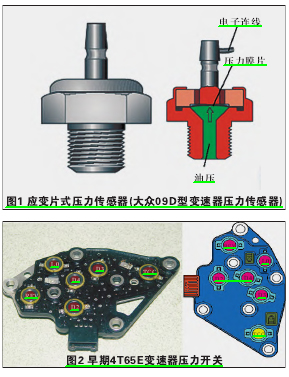

压力传感器的种类很多，自动变速器中常见的为应变片式(也叫圆形膜片式)，如图1所示，还有少量的陶瓷隔膜式。
1.应变片式压力传感器
(1)国产别克系列车型4T65E变速器压力开关
此压力开关安装在液压控制阀体上，又被称之为手动阀位置压力开关(TFP)，因为此开关上面有6个油液压力开关，如图2所示。其中D4挡、L0低挡、REV倒挡为常开型，D3挡、D2挡和变扭器离合器TCC 释放挡为常闭型，6个开关将手动阀在不同位置的系统压力及TCC状况压力反馈给电脑(PCM)，电脑则使用该信息来控制和修正管路压力、并控制变扭器离合器TCC的接合和释放以及换挡电磁阀的控制指令。
因为在维修中关于TCC的故障比例较多，这里重点说明一下TCC压力释放开关。它不仅仅是一个开关同时还相当于一个诊断工具，以确认在电脑发出终止闭锁控制指令关闭开关时变扭器锁止离合器确实是关闭了。
4T65E变速器压力开关的工作原理为：手动阀液压使6个开关中的一个或多个形成开路或接地，即高电位和低电位；对于常开开关而言，当相应油路有压力时开关闭合，PCM相应端子接地，PCM收到一个低电位信号；反之PCM将收到一个高电位信号。PCM检测每个开关的状态组合，并于存储器中的记忆值进行比较，以确定手动阀的真实位置及真实压力。如果PCM没有识别到开关顺序信息则会设定诊断代码。压力开关电路图如图3所示，其信息组合如表1所示。
