使用5 位故障码，可以检查Techstream/Intelligent  Tester 或诊断模式，如图 56 所示。

停帧数据 (FFD) 被记录 , 当导航系统有故障发生时，如图 57 所示。

进入诊断模式：

◆     启动发动机

◆     按 下 和 保 持“CAR” 开 关大 适 配 器、“MEDIA” 或“INFO”开 关 , 运 行 灯 光 控 制 开 关：Off→Tail→Off→Tail→Off→Tail→Off

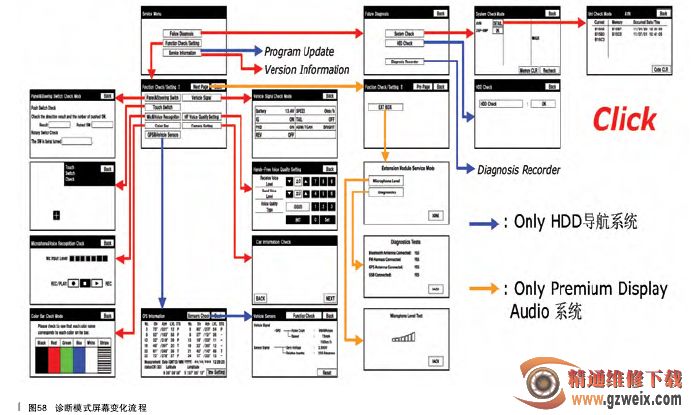

◆     诊断模式启动 and“ServiceMenu”屏幕会显示，服务检查自动启动结果会显示诊断模式屏幕变化流程，如图58所示。

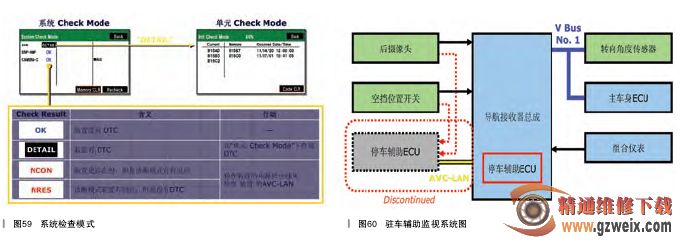

系统检查模式：如果结果有显示

“DETAIL”, 触摸进入查询故障码在“单

元 CheckMode”菜单里，如图59所示。

九、丰田驻车辅助监视系统驻车辅助监视系统图如图 60 所示。

停车辅助 ECU 和导航接收器总成在一起。
