K350 SH60基律纳卡车是专门从事冶炼行业运输的特种车辆 （图1）。 该车作业环境恶劣， 驾驶室密封严闭， 一旦空调冷气系统出现故障， 室内温度高达70℃， 急需修复。 而K350 SH60基律纳卡车空调系统的压缩机驱动方式与普通汽车不同 （大部分通过发动机皮带驱动）， 采用液压马达来驱动空调压缩机， 如图2所示， 所以它的空调故障诊断与普通汽车也不同。 笔者通过此类空调5年的维修工作经历， 总结了一些维修经验， 供汽车空调维修同行参考， 望有所帮助。

1 基律纳卡车空调液压传动系统基本组成及其作用

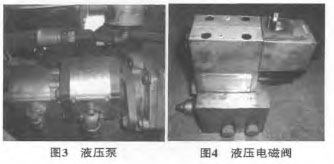

1）   液压泵 将发动机所输出的机械能转换成液压能， 给整个系统提供压力油液， 如图3所示。

2） 液压马达 将液压能转换成机械能 ， 作为空调压缩机的动力源。

3） 液压电磁阀 通过它们的控制或调节 ， 使液流的压力、 流量和方向得以改变， 从而改变液压马达的力、 速度和方向， 如图4所示。

4） 辅助装置 液压油箱 、 管路 、 滤油器等 ，通过这些元件联结起来， 以实现工作循环。

5） 液压油 即工作介质， 系统用它来传递能量。

2 空调液压马达控制回路及工作原理

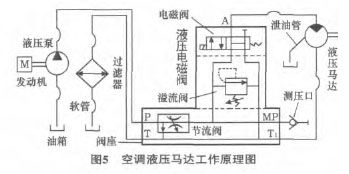

空调液压马达工作原理图如图5所示。 空调液压马达控制回路是由一个齿轮泵驱动的， 这个泵装在扭转器上， 采用双泵安装方式。 泵的流量阀有固定的设置值， 在这个固定值作用下， 空调控制回路的液压马达最大运转速度为1500 r/min。 安全阀设置的空调液压马达控制回路最大压力为160Pa。 空调马达控制回路的驱动液压油经过一个油冷却器返回， 它位于齿轮箱油冷却器前面， 在卡车的左边。当驾驶员接通空调制冷开关后， 电路激活空调电磁阀， 改变工作油路， 使液压马达旋转， 通过连接套带动空调压缩机， 从而使空调系统制冷。

3 K350 SH60基律纳卡车空调故障诊断实例

3.1 案例1 在接通空调制冷开关后， 鼓风机和冷凝器风机都能正常工作， 但空调系统制冷性能差。
