1 东风霸龙507空调控制器内部主要组成部分东风霸龙507控制器 （以下简称控制器） 内部主要由稳压电源、 MCU （微控制器）、 空调鼓风机及压缩机继电器驱动、 传感器放大电路、 按键及LCD屏等电路组成。 控制器实物外形如图1所示。
2 控制器内部电路工作原理

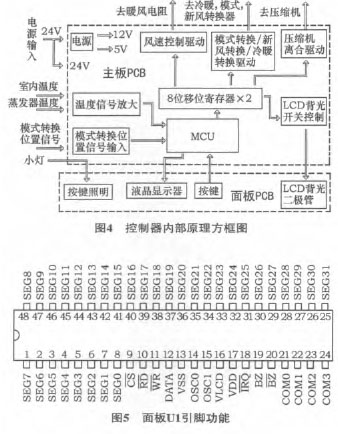

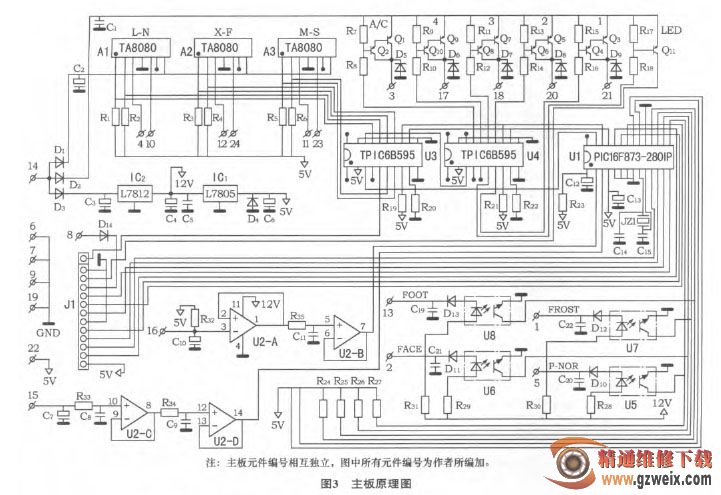

控制器内部由两块PCB印刷板组成， 在本文中分别称为 “面板” 和 “主板”。 两块电路板原理图如图2、 图3所示， 它们通过连接器J1上的13根排线相连接。 图4是控制器内部原理方框图。 面板U1引脚功能如图5所示。
东风霸龙507空调控制器引脚编号示意图如图6所示， 其引脚编号功能如表1所示。
控制器内部冷暖转换水阀电动机驱动、 温度设定及室内温度显示功能没有使用也无元件安装 （预留）， 原因是车辆冷暖转换采用机械旋钮关闭暖风水箱的水阀来完成。 下面按原理图讲述所有电路工作原理。
