门锁的开锁状态和关锁状态这2种工况为稳定状态； 过渡状态为短暂工况。 这3种状态均在钥匙转动90°范围内。

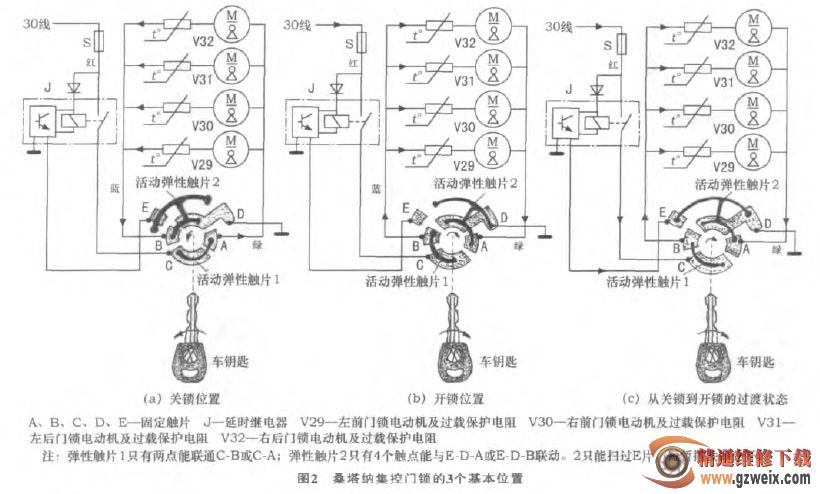

1） 当钥匙处在 “关锁” 位置时 （图2a）， 半圆弧弹性触片1使C片与A片相通， 工字形弹性触片2使B片与D片搭铁相通， 如果此刻延时继电器J正在吸合， 来自蓄电池与熔断丝S的电流→延时继电器J触点→C片→A片→并联的4个门锁电动机V29~V32及其过载保护电阻→B片→工字形弹性触片2→D片→搭铁。 触点吸合延时0.5~0.8 s， 保证关锁到位。 如果届时延时继电器J触点断开， 电动机V29~V32就在关锁状态不变。 如果门已关严， 则起到安全防护作用。
2） 当钥匙在 “开锁” 位置时 （图2b）， 半圆弧弹性触片1使C片与A片断开， C片与B片接通， 工字形弹性触片2使B片与D片断开， A片与D片接通。 在钥匙转动弹性触片1、 弹性触片2的同时， 弹性触片2会短暂地扫过固定片E， 使其短暂搭铁一下并随之悬空， 从而触发延时继电器J闭合0.5~0.8s， 来自蓄电池30号火线的电流经熔断丝S→延时继电器J触点→C片→B片→并联的4个门锁电动机V29~V32及其过载保护电阻→绿线→A片→工字形弹性触片2→D片→搭铁。 电流反向流经永磁门锁直流电动机 ，电动机反转到位， 继电器触点断开， 完成开锁动作， 停下来， 并保持在开锁状态。 如果此时拉开车门， 则可以进入车内从事起动驾驶等操作。

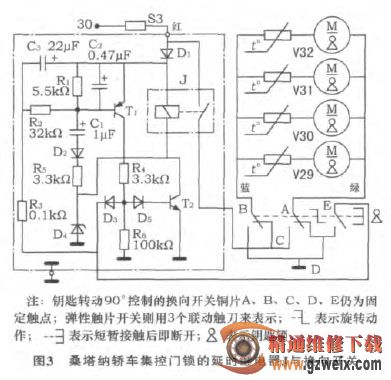

3） 过渡状态， 所谓过渡就是从关锁常态到开锁常态或从开锁常态到关锁常态的中间过程， 也就是继电器触点从断开到吸合0.5~0.8s再断开的过程，如图2c所示。 延时继电器J由三极管T1、 T2及若干延时电容器和二极管构成， 见图3。
常态下 （关锁常态或开锁常态下）， 工字形弹性触片2与E片脱离， 电路E点悬空， 电路不工作，延时继电器J不吸合， 门锁电动机均不运作。
