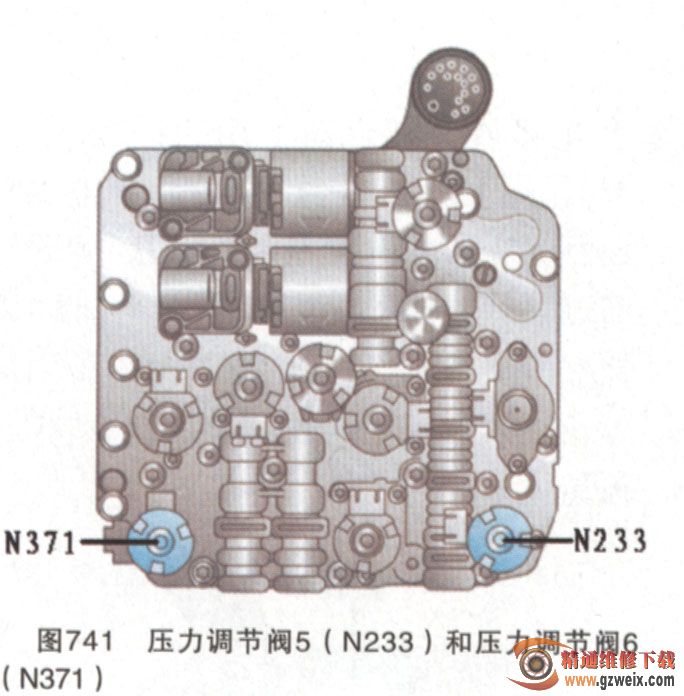

5 (N233）和压力调节阀6 (N371 )（安全阀），如图741所示。N233和N371安装在机械电子装置的液压模块上，都是调制阀，控制机械电子装置内滑阀箱内的安全滑阀。当变速器内某部分出现安全方面的故障时，安全滑阀会切断相应部分的液压压力。其中，压力调节阀5（N233）控制变速器分部1的安全滑阀；压力调节阀6 (N371_)控制变速器分部2的安全滑阀。



    信号中断的影响。如果某个压力调节阀损坏了，那么相应变速器部分就无法切换挡位了。如果变速器分部1有故障，那么只能以2挡行车，如果变速器分部2有故障，那么只能以1挡和3挡行车。

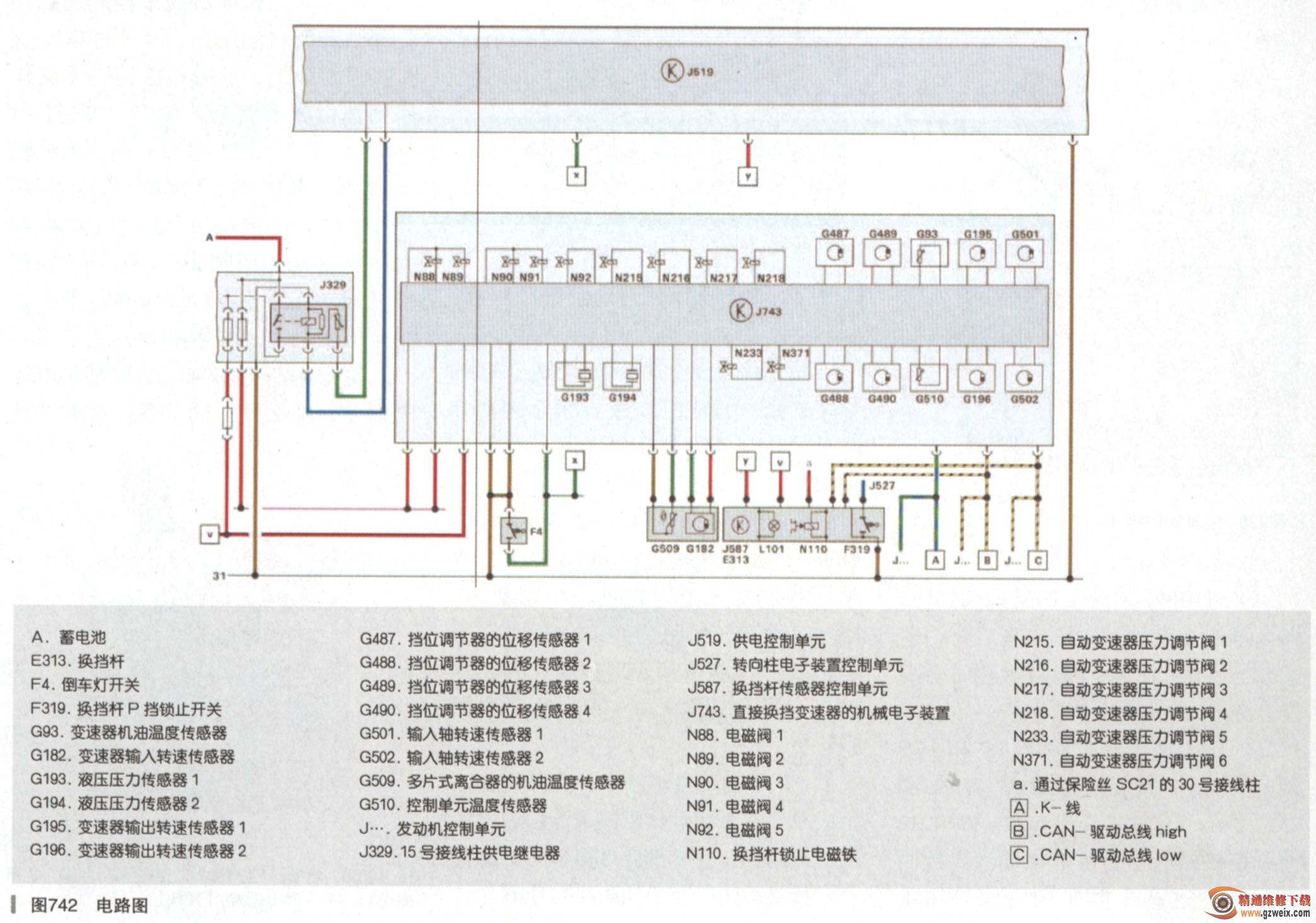

电路图（如图742所示）
