剖析路虎神行者2TD4柴油发动机技术(六)
来源:本站整理  作者:佚名  2013-06-12 08:19:02


  空气流量(MAF)及进气温度OAT)传感器集成在一体,安装在空气滤清器后面的进气管道上。MAF传感器用于监测发动机的进气量。ECM利用MAF信号修正喷油量,此信号还作为EGR阀的流量反馈。MAF传感器是一个热膜式传感器,它接收12V供电信号,向ECM提供一个根据空气流量而变化的5V方波频率信号。如果MAF有故障,可能的故障现象有排放不达标或冒黑烟以及发动机动力下降。IAT传感器是一个负温度系数(NTC)热敏电阻,其阻值随温度的升高而降低。当温度升高时,其阻值降低,当温度降低时其阻值升高。ECM内部通过一个精密电阻向IAT传感器提供5V参考电压,并监测信号电压的变化。当温度升高时,IAT传感器阻值降低,信号电压降低;当温度降低时,信号电压升高。如果IAT传感器故障,ECM默认值为-5℃,可能出现的故障现象有排放超标、发动机冒黑烟及怠速控制不正常。

    4.进气歧管绝对压力(MAP)传感器

    进气歧管绝对压力(MAP)传感器位于增压器及节气门体之后,又称增压压力传感器,用于监测进气歧管压力。它向发动机控制模块(ECM)传递一个。-5V的模拟电压信号,ECM根据此信号控制增压压力和EGR阀。如果MAP传感器故障,ECM默认值约为100kPa,发动机可能会出现冒黑烟及加速不良的故障。

    5.进气温度(IAT)传感器(增压及冷却后)

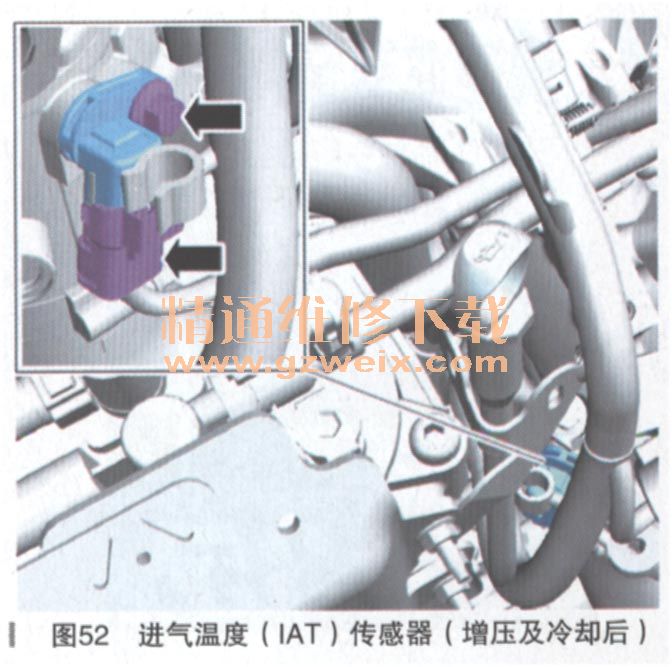

    进气温度(IAT)传感器(增压及冷却后)安装在节气门体上,它监测经过增压和冷却后的空气温度,如图52所示。IAT传感器是一个负温度系数的热敏电阻,它向发动机控制模块(ECM)提供一个。-5V模拟电压信号,ECM根据此信号判断经过增压和冷却后进入发动机之前的空气密度,从而修正喷油量。如果传感器出现故障,ECM的默认值为50℃,可能的故障现象有排气管冒黑烟、发动机动力下降及发动机噪音增大。

    6.冷却液温度(ECT)传感器

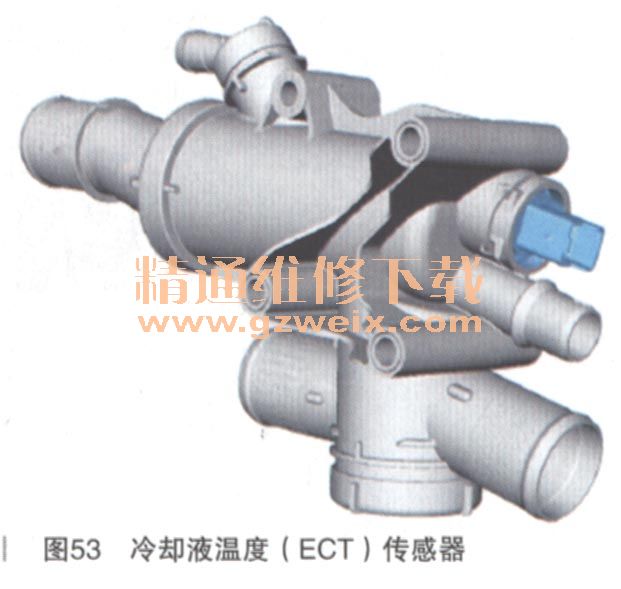

    冷却液温度(ECT)传感器位于发动机冷却液出口连接管路上,它监测发动机冷却液温度,如图53所示。ECT传感器是一个负温度系数的热敏电阻,它向发动机控制模块(ECM)提供一个。-5V模拟电压信号,ECM根据此信号修正喷油量和喷油正时。此信号用于仪表上发动机的温度显示。如果传感器出现故障,ECM的默认值为100℃,可能的故障现象有:

    ·故障灯亮
    ·发动机关闭后风扇长时间运转
    ·冷启动困难
    ·发动机运转粗暴
    ·发动机失火
    ·失去过热保护
·发动机运转噪音变大

    7.环境温度传感器

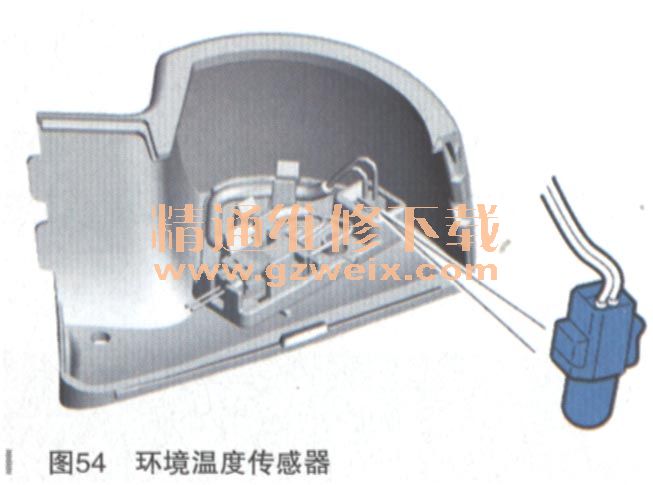

    环境温度传感器安装在左侧车外后视镜内,如图54所示。它是一个负温度系数的热敏电阻,它向发动机控制模块(ECM)提供一个。-5V模拟电压信号,ECM根据此信号控制冷却风扇转速及空调系统压力,ECM还在CAN网络上传播此信号,以供其他相关模块使用。如果传感器出现故障,没有明显的故障现象。

    8.加速踏板位置(APP)传感器

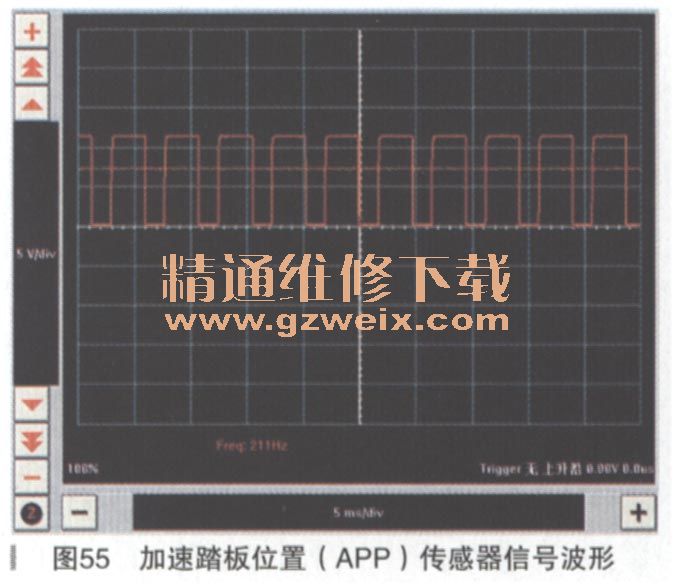

    加速踏板位置(APP)传感器位于加速踏板上部的一个塑料壳内,包括两个节气门电位计和一个模/数转换器。APP传感器有两个输出,向ECM提供一个12V方波数字(PWM)信号,同时向中央继电器盒(CJB)提供一个0~5V模拟信号,CJB再通过CAN数据线将此信号传播给ECM,, ECM利用PWM信号确定加速踏板位置,如果PWM信号丢失,ECM会利用CJB传递过来的信号,如果两个信号都丢失,则发动机的输出功率会受限。两个信号代表相同的信息,ECM可两个信号进行比较,如果监测到信号不一致,将会记忆故障码。APP的两个输出信号波形如图55所示。

    9.电子节气门体
    电子一节气门体内部有一个直流电机和节气门电位计,直流电机由ECM以12V脉宽调制信号(PWM)控制,节气门电位计向ECM反馈一个0~5V的模拟信号。电子节气门体用于在关闭发动机时,切断进气,以防止发动机熄火时抖动。另外,在DPF再生时,电子节气门限制发动机进气量。电子节气门限制发动机进气量可以达到如下目的:
    ·增加EGR阀的流量
    ·降低燃烧速度,以辅助DPF再生
    ·减小排气速度,这可增压尾气在三元催化器的时间
·使发动机平稳熄火

    10.加热式宽带氧传感器
    氧传感器用于闭环控制。柴油发动机的进气量很大,空燃比范围很大,故采用了加热式宽带氧传感器,其空/燃比监测范围可达60:1。
