五、多媒体可视防撞图声报警系统驻车辅助电路
（一）驻车辅助电路的功能
奥迪Q7系列轿车的多媒体显示系统驻车辅助电路简称OPS系统，是一种具有前后驻车辅助的8通道泊车传感监测系统。该系统如单独配置时，仅采用声音方式对倒车或倒车驻车进行报警，当其与倒车摄像机系统组合在一起，就构成了多媒体可视防撞图像与声音报警系统，以便采用图像与声音准确地判断哪个部位正在靠近障碍物，使倒车或倒车驻车的安全性更高。
（二）驻车辅助电路的组成

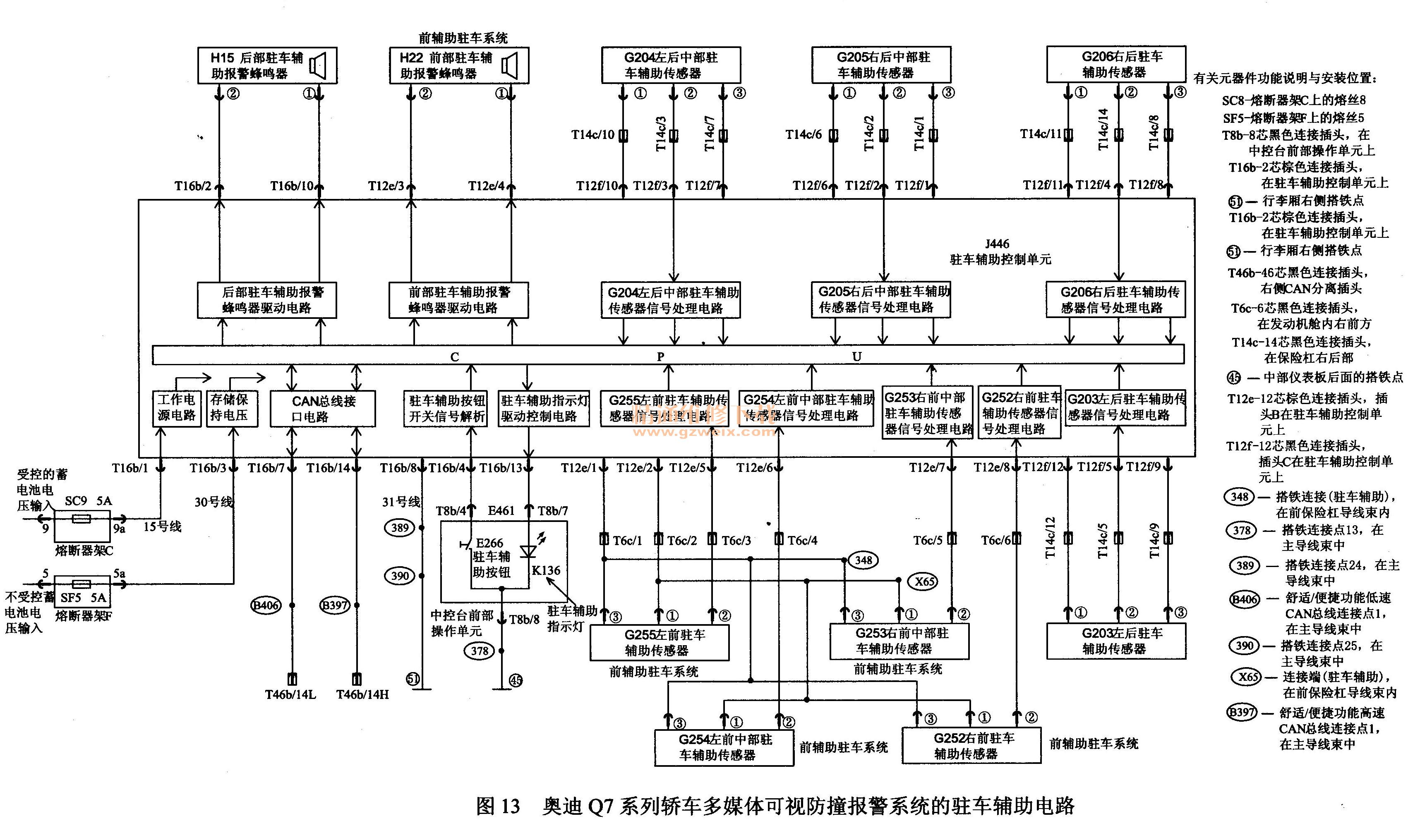

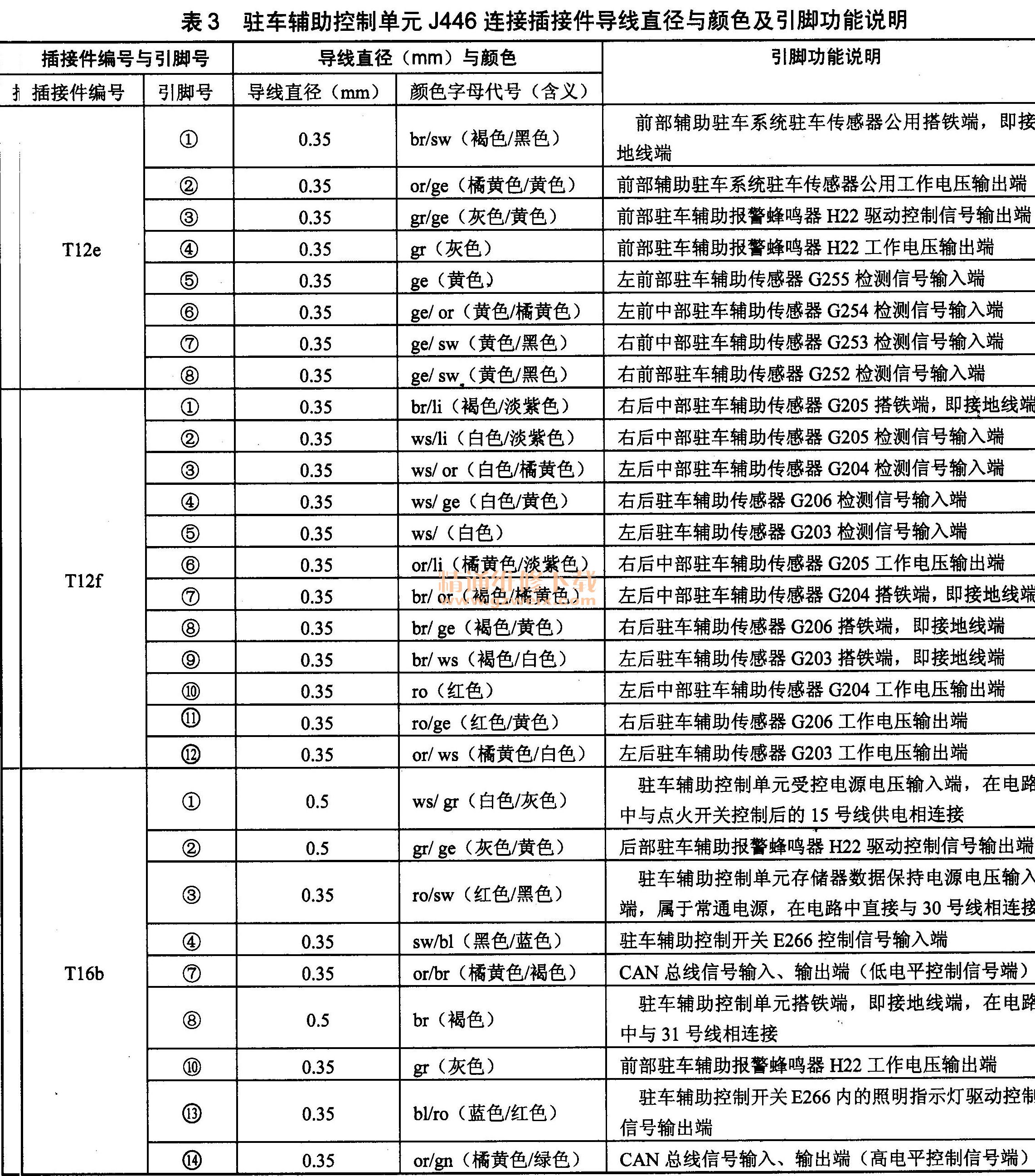

奥迪Q7系列轿车多媒体可视防撞报警系统的驻车辅助电路主要由驻车辅助控制单元J446、前后驻车辅助传感器、前后驻车辅助报警蜂鸣器等组成。相关电路如图13所示。其中：驻车辅助控制单元J446采用T16b， T12e， T12f几只连接插接件与外部元件进行连接，这几只插接件的导线直径与颜色及引脚功能说明如表3所示。知道这些插接件引脚功能与导线颜色，对快速判断与检修故障很有好处。
