分析本田讴歌RL EPS(动力转向电控系统)故障诊断
来源:本站整理  作者:佚名  2014-01-20 14:04:08

    2007丰本田讴歌RL轿车

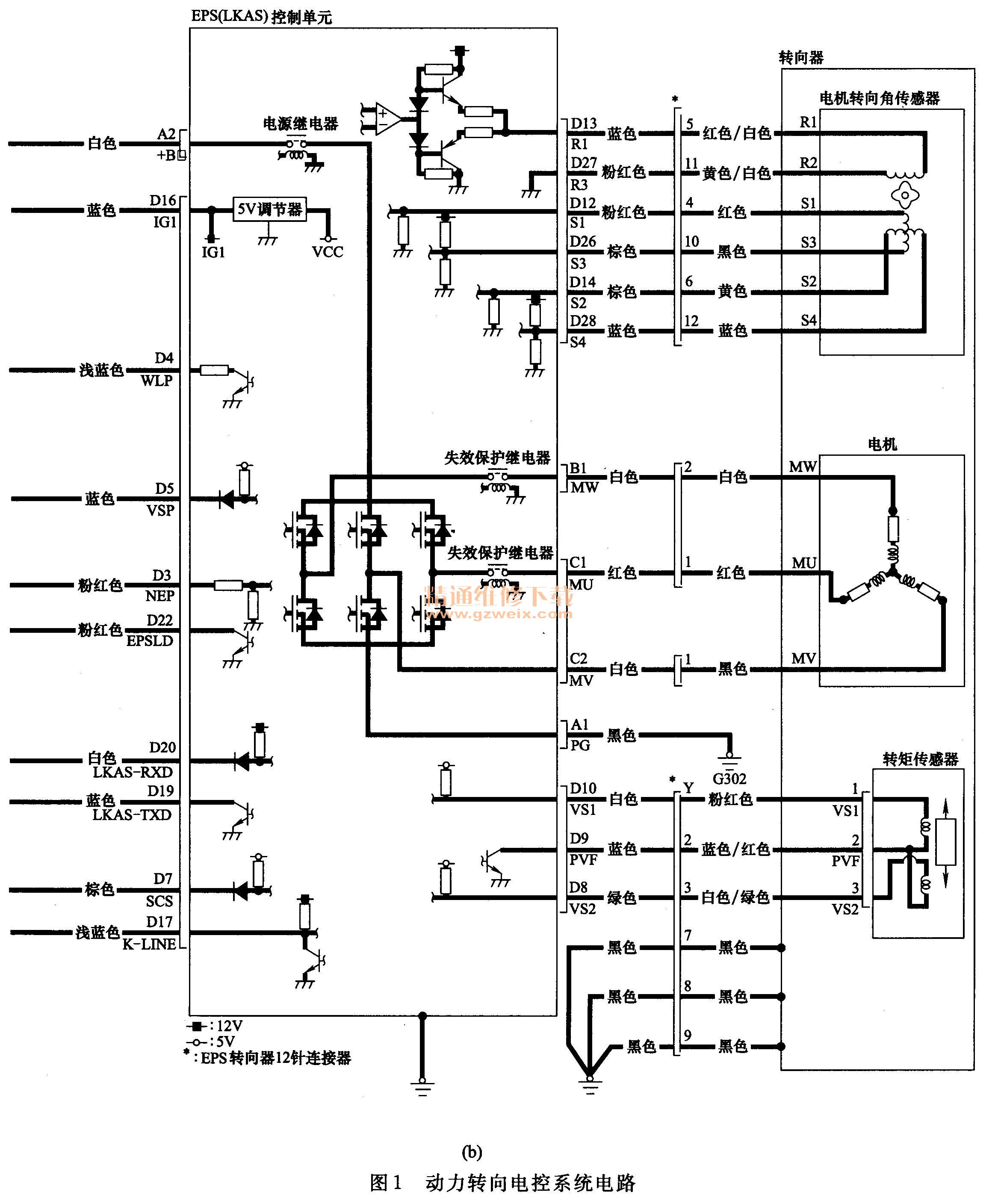

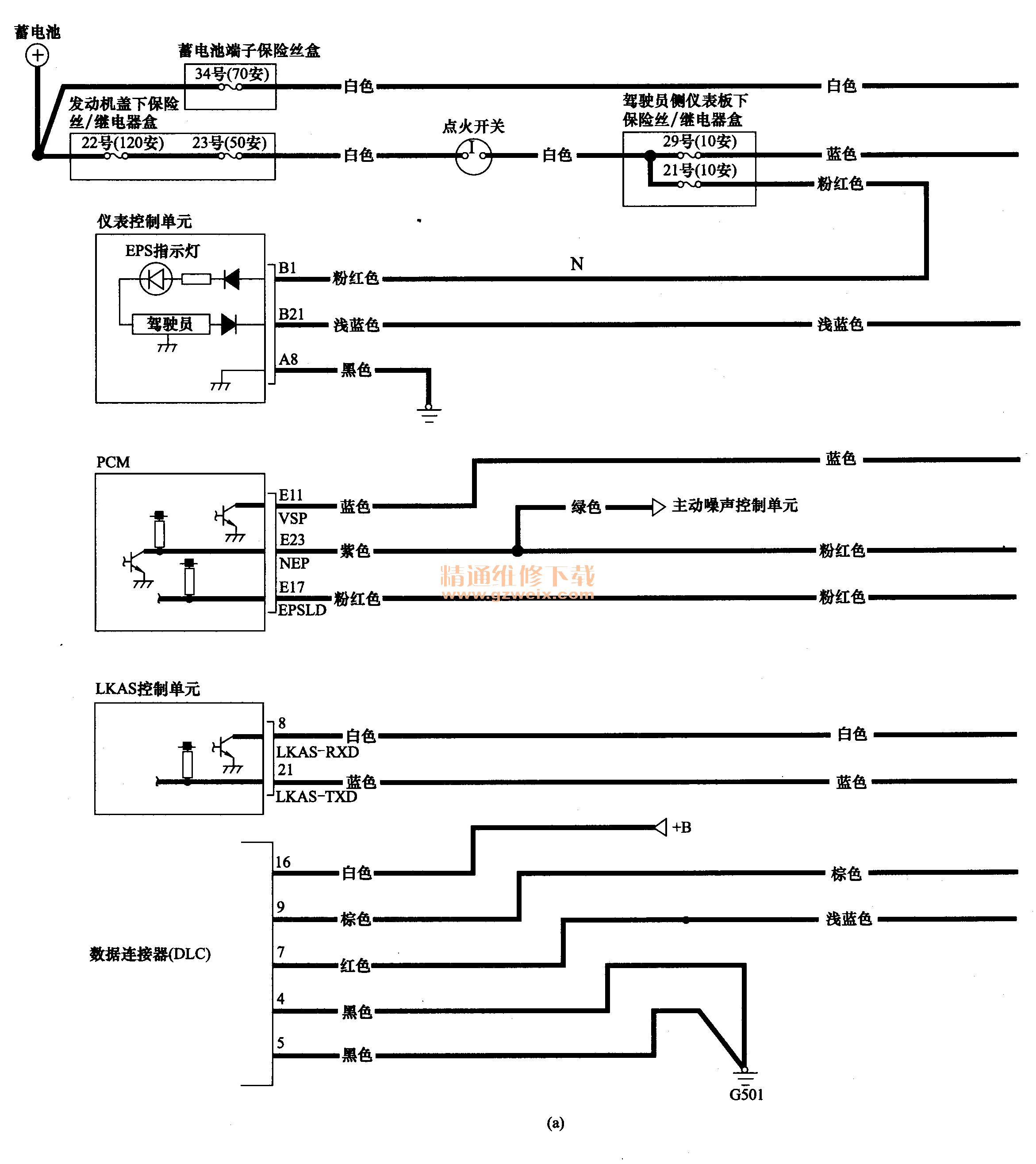

    一、电控系统电路(如图1所示)


    二、故障码(如表1所示)


    注意:
·初始诊断:发动机启动后执行该诊断,直至EPS指示灯熄灭
·常规诊断:初始诊断后,进行常规诊断,直至点火开关转至
·转向诊断:在常规诊断后,转动方向盘时执行。

    三、端子功能和检测数据
    EPS(LKAS)控制单元连接器D(28针)

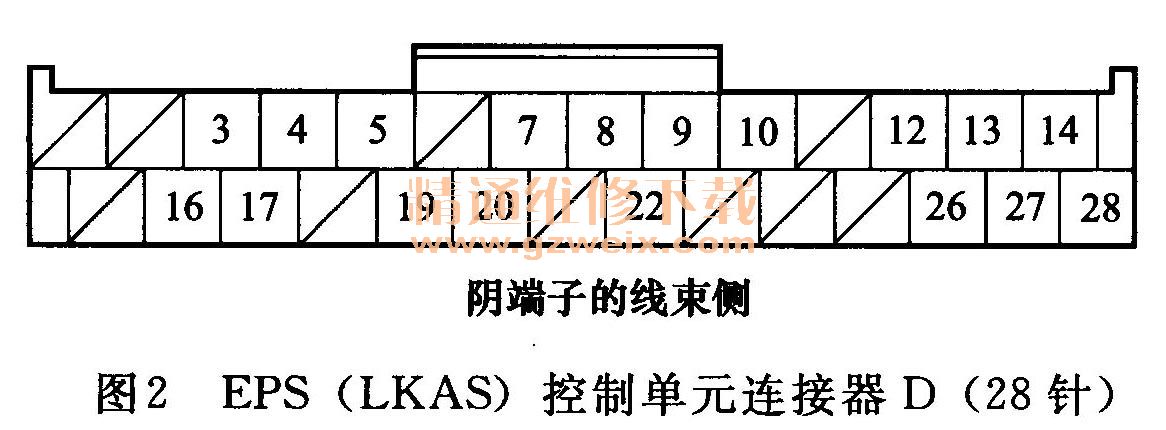

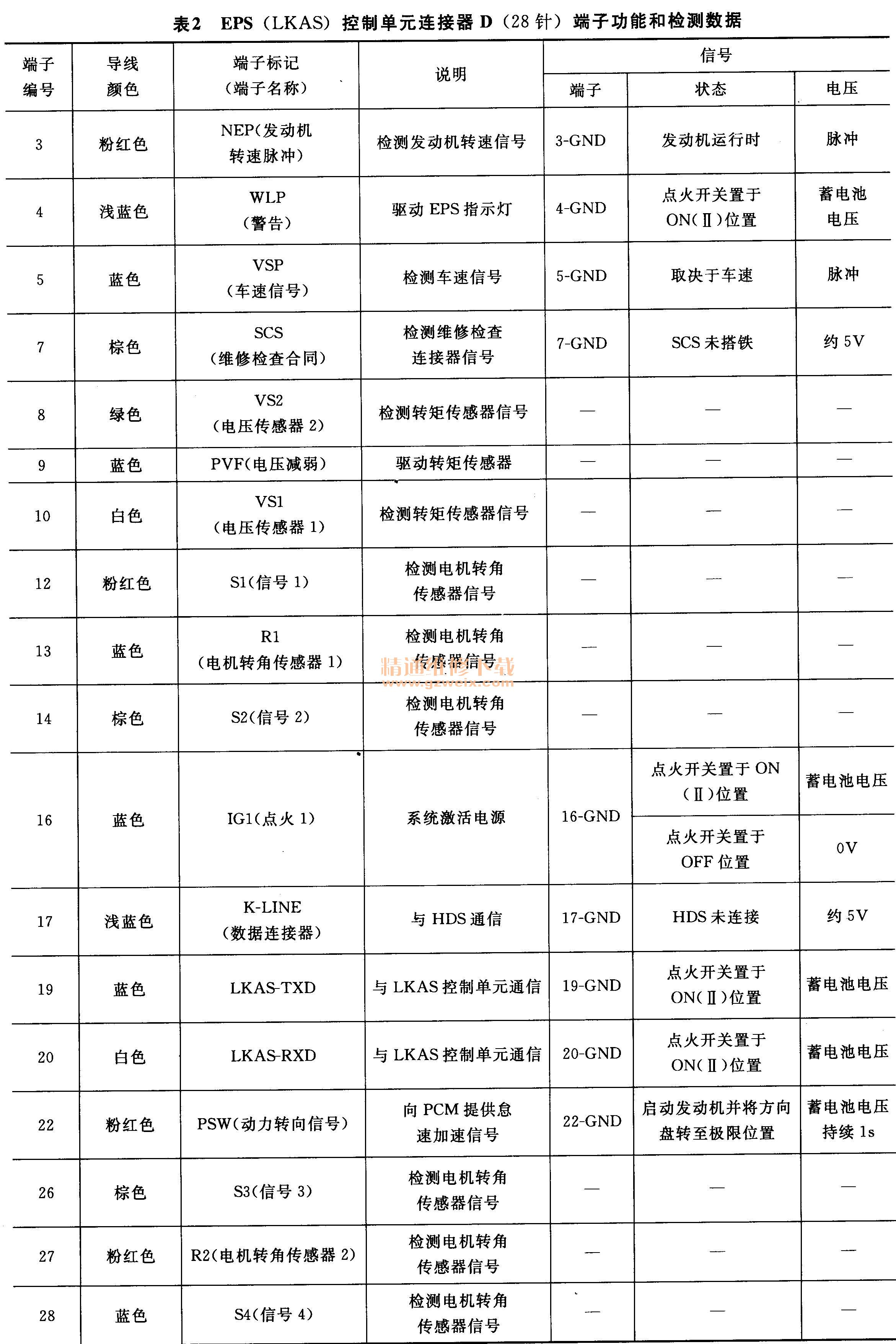

    EPS(LKAS)控制单元连接器D(28针)如图2所示,其端子功能和检测数据如表2所示。


  四、故障码检修
1-DTC 11-01: IG1-端子低/高电压(初始诊断)
①将点火开关转至ON(II)的位置。
②使用HDS清除DTC。
③将点火开关转至OFF的位置。
④启动发动机。
⑤等待至少60s。
⑥使用HDS检查DTC。
是否显示DTC 11-01?
是----转至步骤⑦。
否----间歇性故障,此时系统正常。检查EPS(LKAS)
控制单元是否连接不良或端子松动。
⑦将点火开关转至OFF的位置。
⑧断开EPS(LKAS)控制单元连接器D(28针)。
⑨将点火开关转至ON(II)的位置。
    ⑩等待至少60s。

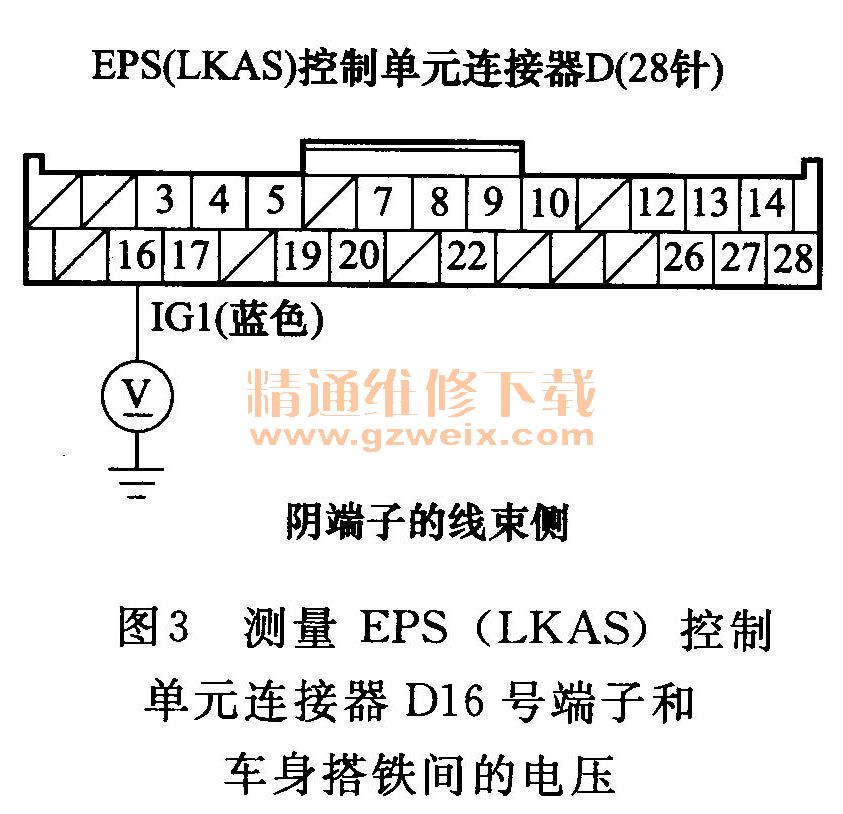

    11测量EPS(LKAS)控制单元连接器D(28针)16号端子和车身搭铁之间的电压,如图3所示。

    电压是否在9. 63~16. 6V之间?
    是一检查EPS(LKAS)控制单元连接器是否端子松动,如有必要,进行修理。如果发现连接不良,则更换EPS(LKAS)控制单元。
    否----如果没有电压,则修理驾驶员侧仪表板下保险丝/继电器盒内的29号(10A)保险丝和EPS(LKAS)控制单元之间线束的断路。如果有电压,检查蓄电池,并对交流发电机调压器电路进行故障排除。

2. DTC 11-02: IG1-端子低/高电压(常规诊断)
①将点火开关转至ON(II)的位置。
②使用HDS清除DTC。
③将点火开关转至OFF的位置。
④启动发动机。
⑤等待至少30s。
⑥使用HDS检查DTC。
是否显示DTC 11-02?
是----转至步骤⑦。
否----间歇性故障,此时系统正常。检查EPS(LKAS)控制单元是否连接不良或端子松动。
    ⑦将点火开关转至OFF的位置。
    ⑧断开EPS(LKAS)控制单元连接器D(28针)。
    ⑨将点火开关转至ON(II)的位置。
    ⑩等待至少30s。

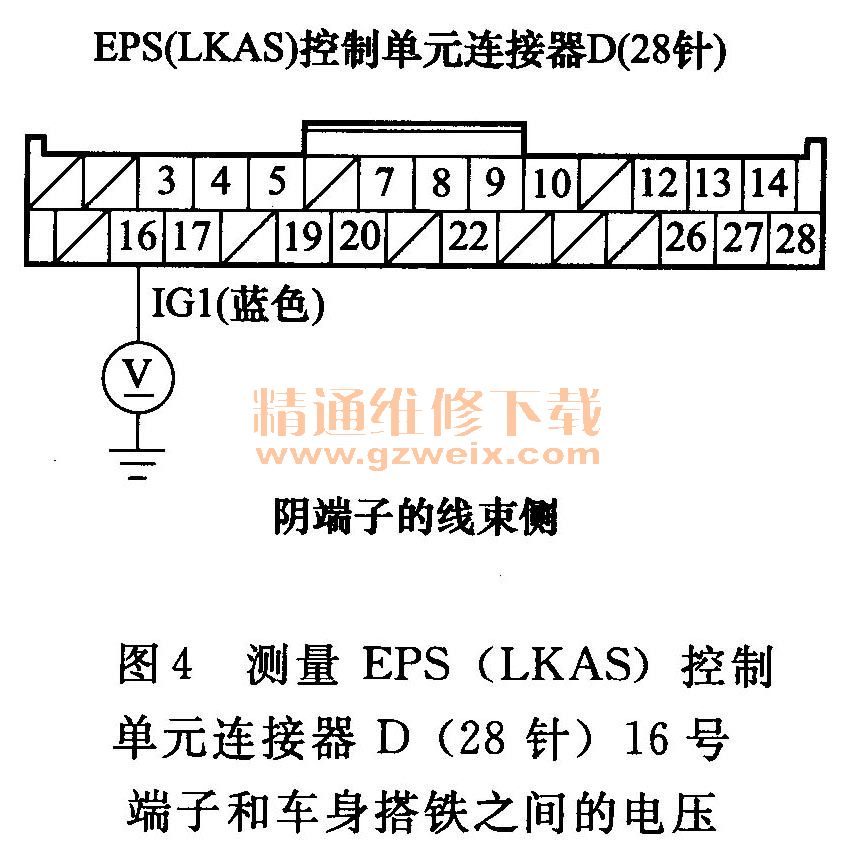

    11测量EPS(LKAS)控制单元连接器D(28针)16号端子和车身搭铁之间的电压,如图4所示。

    电压是否在9. 20~17. 4V之间?
    是----检查EPS(LKAS)控制单元连接器是否端子松动,如有必要,进行修理。如果发现连接不良,则更换EPS(LKAS)控制单元。
    否----如果没有电压,则修理驾驶员侧仪表板下保险丝/继电器盒内的29号(10A)保险丝和EPS(LKAS)控制单元之间线束的断路。如果有电压,检查蓄电池,并对交流发电机调压器电路进行故障排除。

    3. DTC 11-02: IG1-端子低/高电压(常规诊断)
    ①将点火开关转至ON(II)的位置。
    ②使用HDS清除DTC。
    ③将点火开关转至OFF的位置。
    ④启动发动机。
    ⑤等待至少30s。
    ⑥使用HDS检查DTC。
    是否显示DTC 11-02?
    是----转至步骤⑦。
    否----间歇性故障,此时系统正常。检查EPS(LKAS)控制单元是否连接不良或端子松动。
    ⑦将点火开关转至OFF的位置。
    ⑧断开EPS(LKAS)控制单元连接器D(28针)。
    ⑨将点火开关转至ON(II)的位置。
    ⑩等待至少30s。

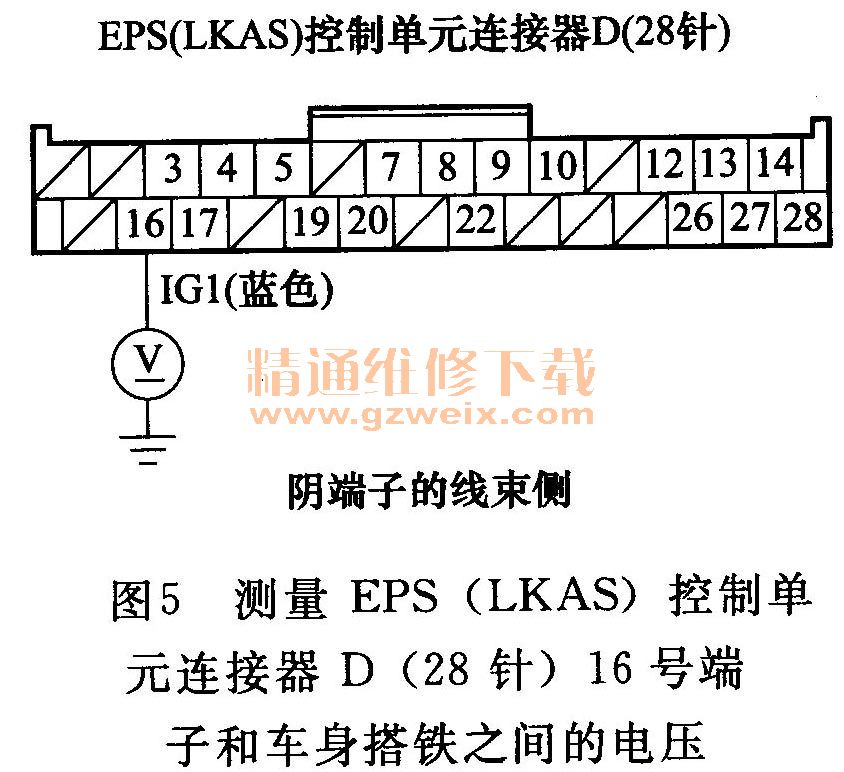

    11测量EPS(LKAS)控制单元连接器D(28针)16号端子和车身搭铁之间的电压,如图5所示。

    电压是否在9. 20~17. 4V之间?
    是----检查EPS(LKAS)控制单元连接器是否端子松动,如有必要,进行修理。如果发现连接不良,则更换EPS(LKAS)控制单元。
    否----如果没有电压,则修理驾驶员侧仪表板下保险丝/继电器盒内的29号(10A)保险丝和EPS(LKAS)控制单元之间线束的断路。如果有电压,检查蓄电池,并对交流发电机调压器电路进行故障排除。

    4. DTC 12-01:VBU低漓电压(常规诊断)
    ①将点火开关转至ON(II)的位置。
    ②使用HDS检查数据表中的BATTERY.
    是否显示9. 20~17. 4V?
    是----间歇性故障,此时系统正常。检查EPS(LKAS)
    控制单元是否连接不良或端子松动。
    否----转至步骤③。
    ③将点火开关转至OFF的位置。
    ④检查蓄电池端子保险丝盒内34号(70A)保险丝。
    保险丝是否正常?
    是----重新安装保险丝,并转至步骤⑤。
    否----更换保险丝,并重新检查。如果保险丝熔断,检查该保险丝电路是否对车身搭铁短路。
    ⑤断开EPS(LKAS)控制单元连接器A(2针)。

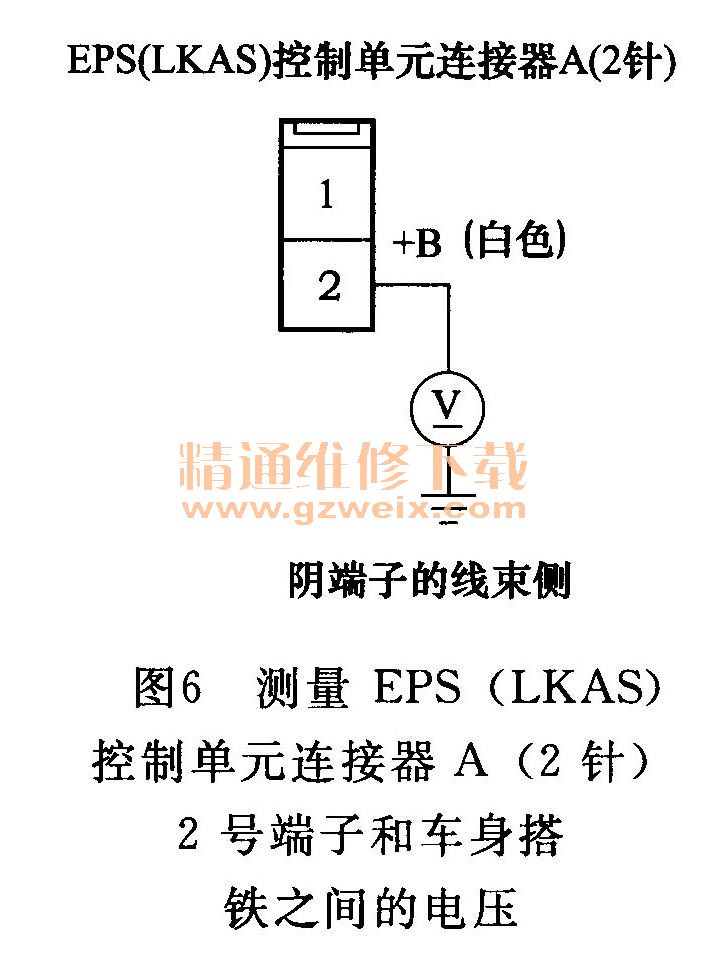

    ⑥测量EPS(LKAS)控制单元连接器A(2针)2号端子和车身搭铁之间的电压,如图6所示。

    是否有蓄电池电压?
    是----检查EPS(LKAS)控制单元连接器是否端子松动,如有必要,进行修理。如果发现连接不良,则更换EPS(LKAS)控制单元。
    否----修理EPS(LKAS)控制单元和蓄电池端子保险丝盒内34号(70A)保险丝之间线束的断路。

    5. DTC 21-01:车速信号变化过大(常规诊断)
        DTC 21-02:对比车速信号和发动机转速信号(常规诊断)
    ①启动发动机。
    ②使用HDS检查EPS DATA LIST中的ENGINESPEED。
    是否显示0r/min?
    是----转至步骤⑩。
    否----转至步骤③。
    ③将点火开关转至OFF的位置。
    ④举升车辆,并将安全架放置在适当的位置以支撑车辆,并使所有的车轮自由转动。
    ⑤启动发动机,然后在D位置行驶车辆。
    ⑥使用HDS检查EPS DATA LIST中的VEHICLE SPEED。
    是否显示0km/h?
    是----转至步骤⑦。
    否----间歇性故障,此时系统正常。检查PCM和EPS(LKAS)控制单元是否连接不良或端子松动。
    ⑦将点火开关转至OFF的位置。
    ⑧使用HDS短接SCS线路。
    ⑨断开PCM连接器E(31针)。
    ⑩断开EPS(LKAS)控制单元连接器D(28针)。
    11将点火开关转至ON(II)的位置。

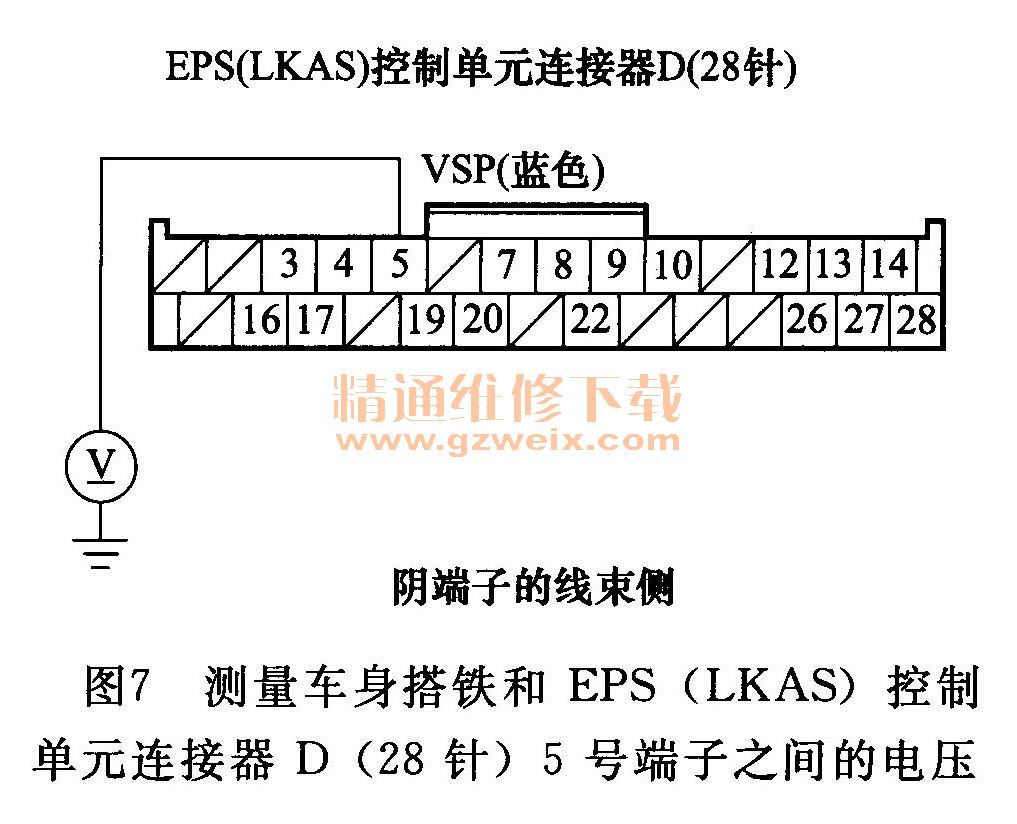

    12测量车身搭铁和EPS(LKAS)控制单元连接器D(28针)5号端子之间的电压,如图7所示。

    是否有蓄电池电压?
    是----修理EPS(LKAS)控制单元和PCM之间线束对电源的短路。
    否----转至步骤13。
   13将点火开关转至OFF的位置。
    14检查车身搭铁和EPS(LKAS)控制单元连接器D(28针)5号端子之间是否导通。
    是否导通?
    是----修理EPS(LKAS)控制单元和PCM之间线束对车身搭铁的短路。
    否----转至步骤15。
    15检查PCM连接器E(31针)11号端子和EPS(LKAS)控制单元连接器D(28针)5号端子之间是否导通,如图8所示。

    是否导通?
    是----转至步骤16。
    否----修理EPS(LKAS)控制单元和PCM之间
线束的断路。
    16重新连接所有连接器。
    17启动发动机。
    18确保驱动车轮已经停止,然后在D位置行驶车辆。

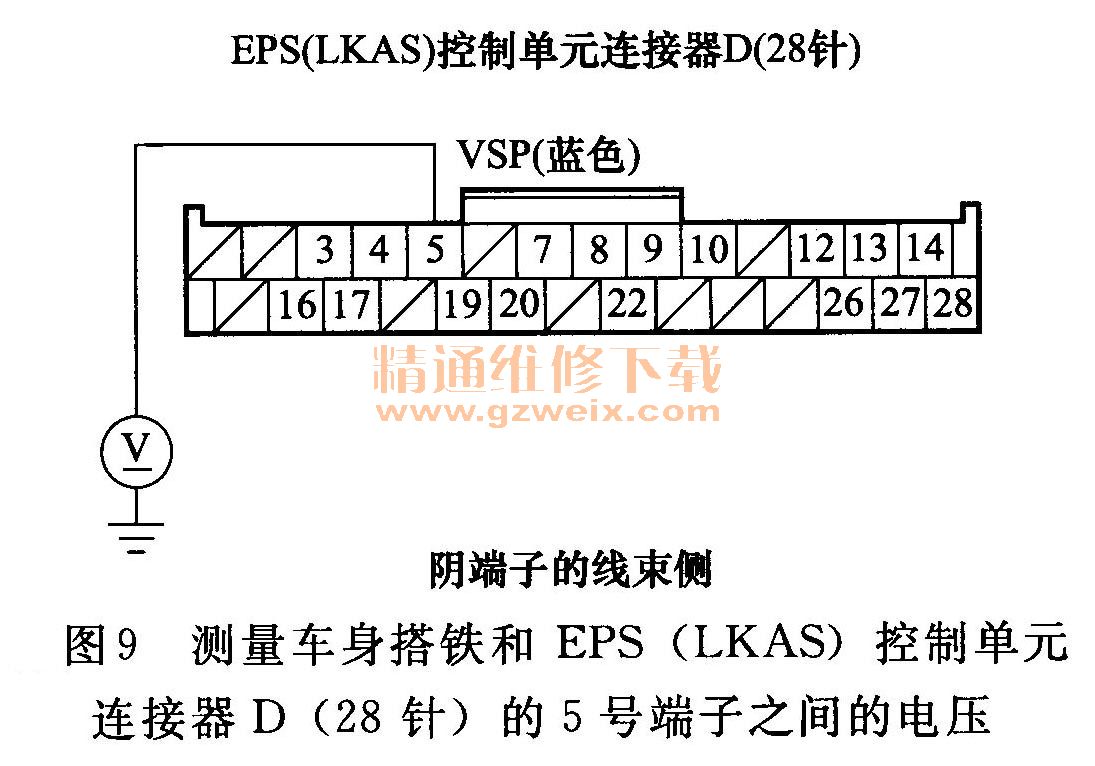

    19分别在驱动车轮停止和转动时,测量车身搭铁和EPS(LKAS)控制单元连接器D(28针)的5号端子之间的电压,如图9所示。

    注意:正常情况下,VSP信号是0-5V脉冲电压。
    测量电压是否改变?
    是----检查EPS(LKAS)控制单元连接器是否端子松动,如有必要,进行修理。如果发现连接不良,则更换EPS(LKAS)控制单元。
    否----检查PCM是否连接不良或端子松动。如有必要,用已知良好的PCM替换并重新检查。
    20将点火开关转至OFF的位置。
    21断开EPS(LKAS)控制单元连接器D(28针)。
    22启动发动机。
    23测量车身搭铁和EPS(LKAS)控制单元连接器D(28针)3号端子之间的电压
    是否有电压?
    是----转至步骤24。
    否----转至步骤29。
    24将点火开关转至OFF的位置。
    25使用HDS短接SCS线路。
    26断开PCM连接器E(31针)。
    27将点火开关转至ON(II)的位置。
    28测量车身搭铁和EPS(LKAS)控制单元连接器D(28针)3号端子之间的电压。
    电压是否为0. 1 V或更高?
    是----修理EPS(LKAS)控制单元和PCM之间线束对电源的短路。
    否----检查EPS(LKAS)控制单元连接器是否端子松动,如有必要,进行修理。如果发现连接不良,则更换EPS(LKAS)控制单元。
    29将点火开关转至OFF的位置。
    30使用HDS短接SCS线路。
    31断开PCM连接器E(31针)。
    32断开主动噪声控制单元16针连接器。
    33检查车身搭铁和EPS(LKAS)控制单元连接器D(28针)3号端子之间是否导通。
      是否导通?
      是----修理EPS(LKAS)控制单元和PCM之间线束对车身搭铁的短路。
      否----转至步骤34。

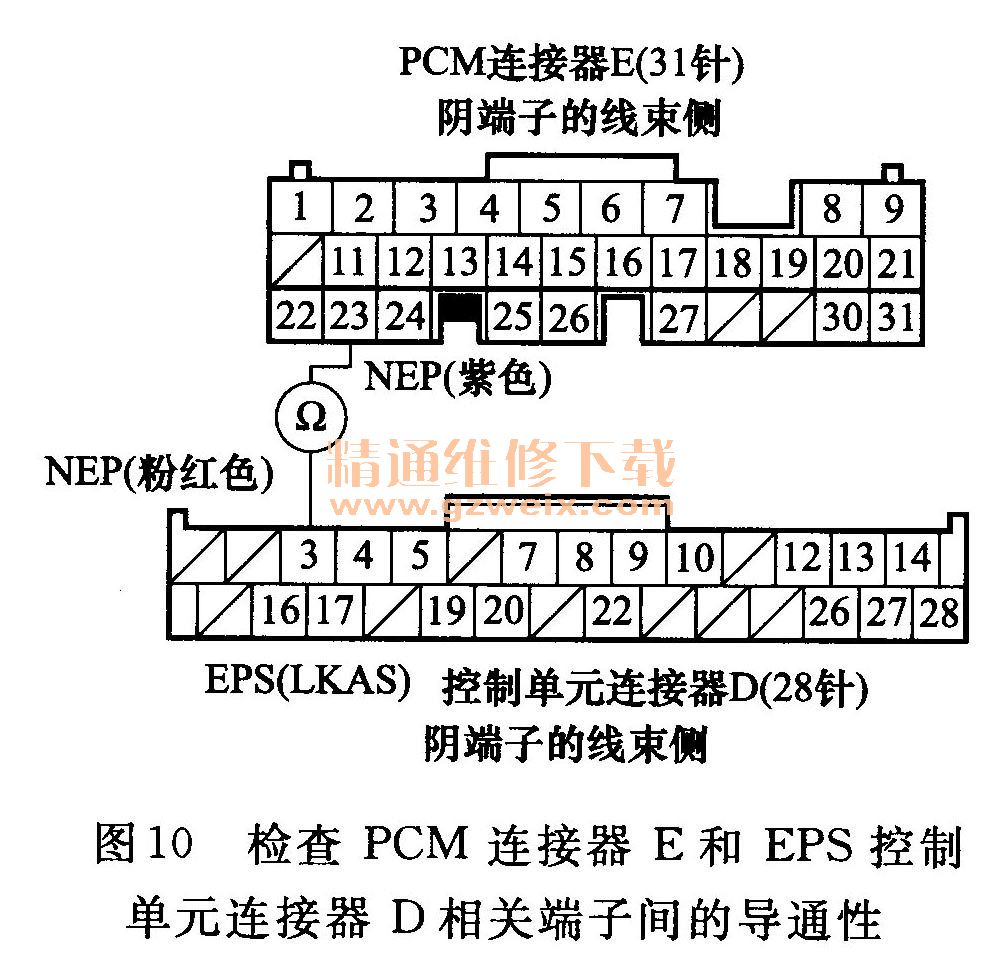

      34检查PCM连接器E(31针)23号端子和EPS(LKAS)控制单元连接器D(28针)3号端子之间是否导通,如图10所示。

      是否导通?
      是----检查PCM是否连接不良或端子松动。如有必要,用已知良好的PCM替换并重新检查。
      否----修理EPS(LKAS)控制单元和PCM之间线束的断路。
